Высоковольтный блок питания для усилителя мощности

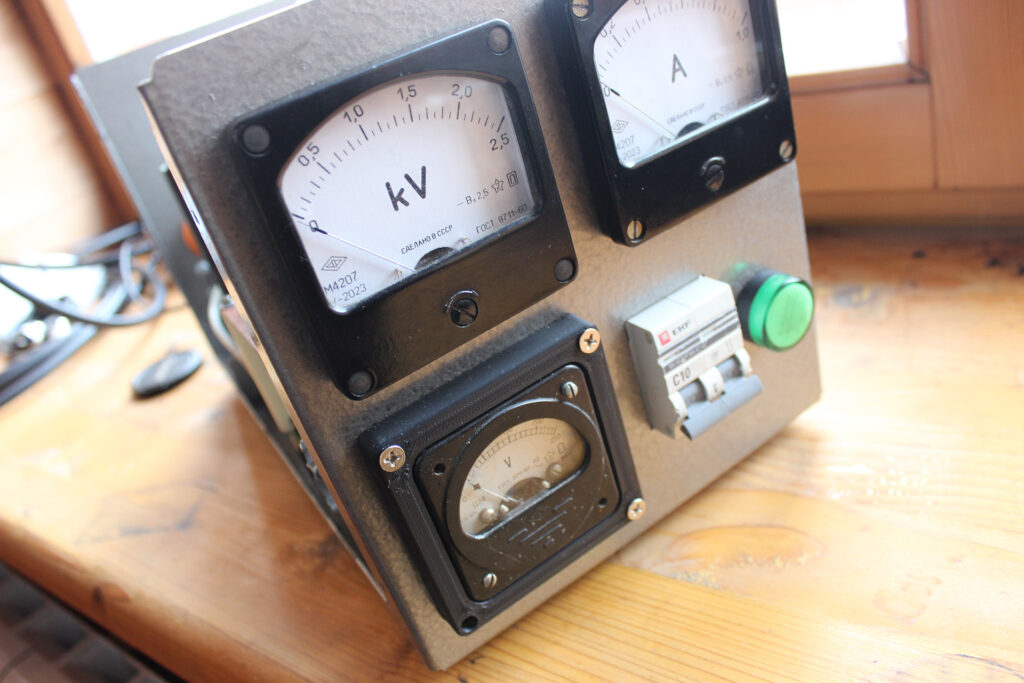

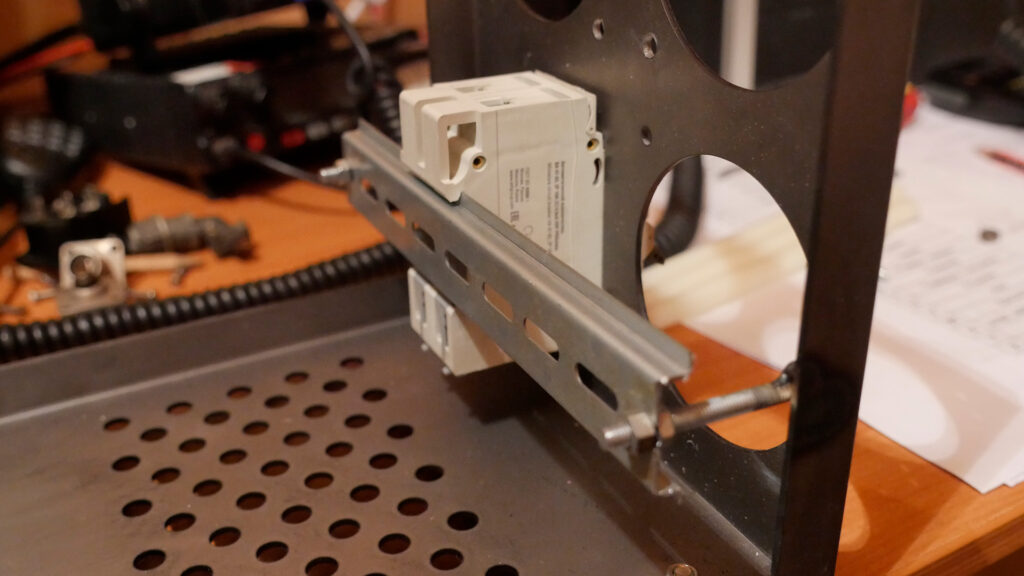

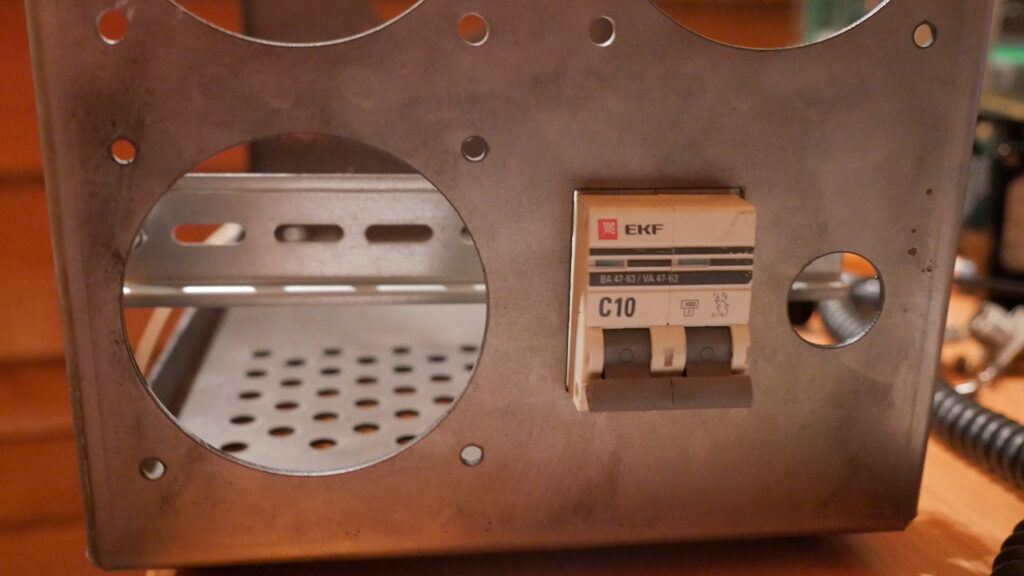

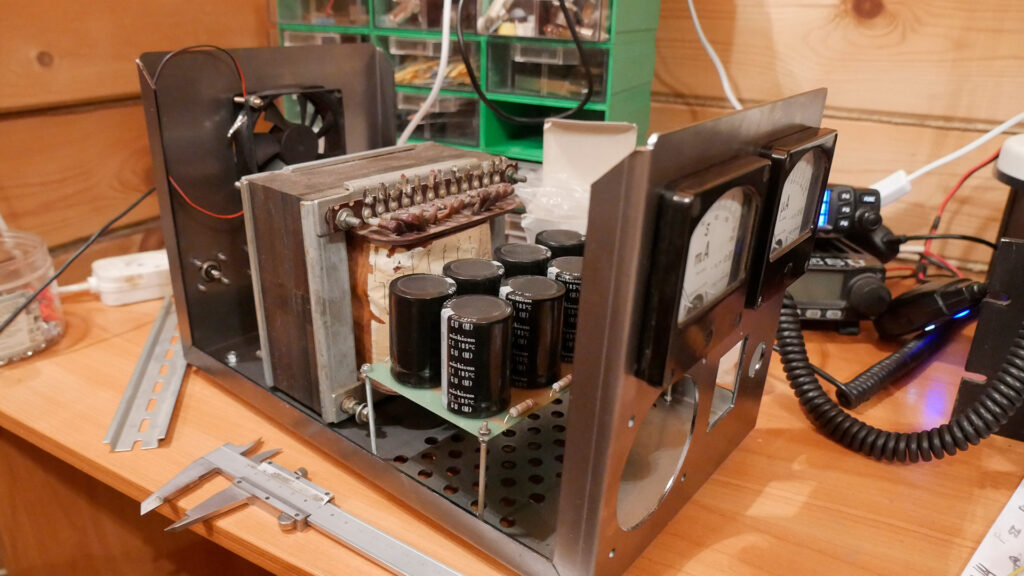

Высоковольтный блок питания для усилителя мощности на базе трансформатора УИП и умножителя напряжения. На лицевой панели размещается амперметр, высоковольтный вольтметр, автомат включения, сигнальная лампа включения в сеть, и вольтметр сети. Зачем поставил вольтметр сетевого напряжения, это блок питания для полей , запитывается от электрогенератора, поэтому для контроля сетевого питания поставил.

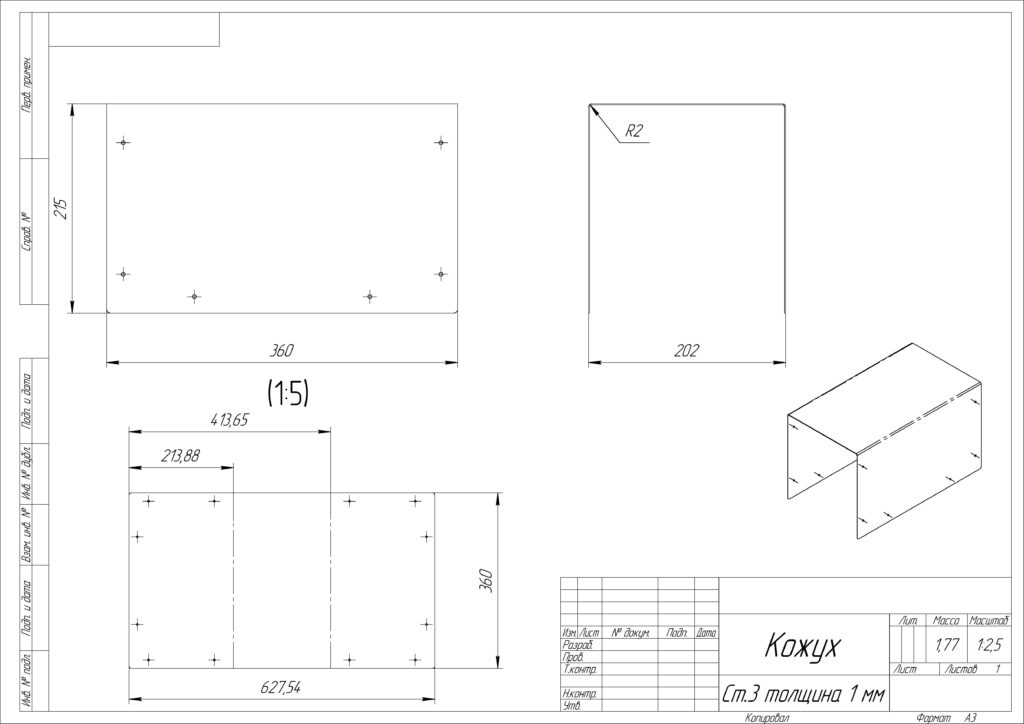

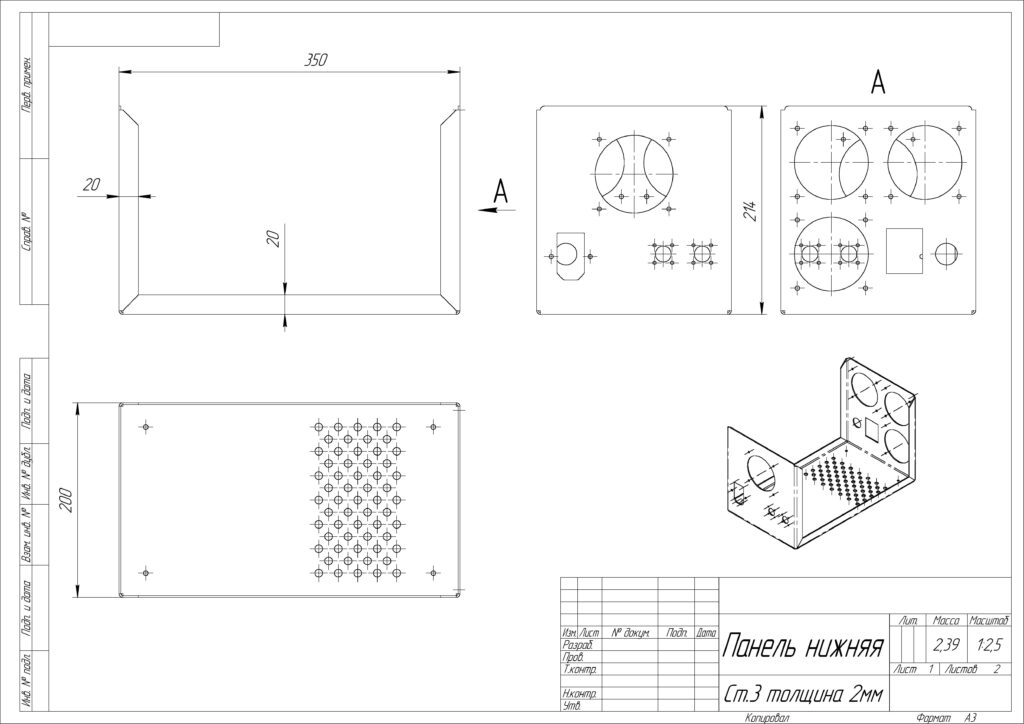

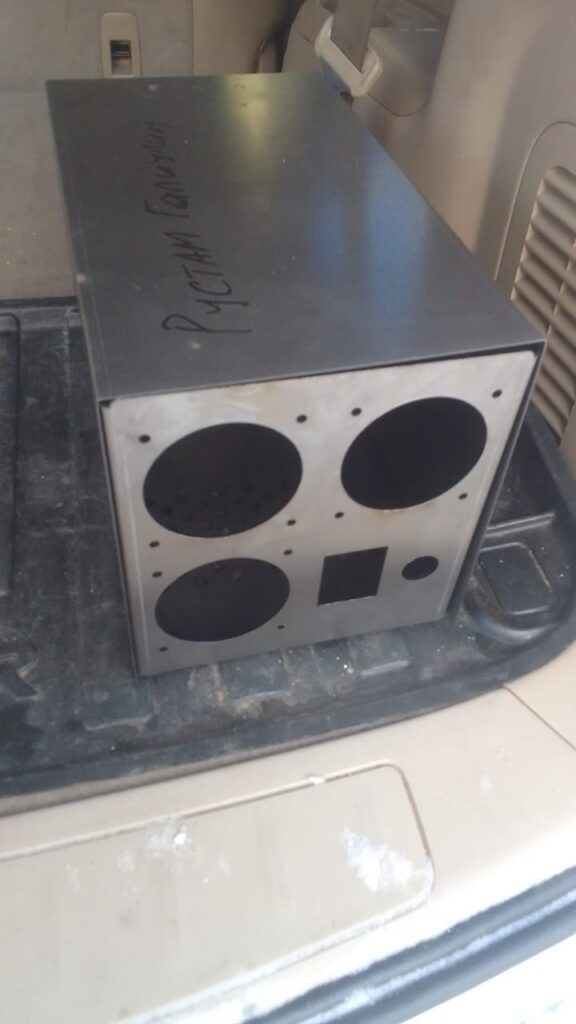

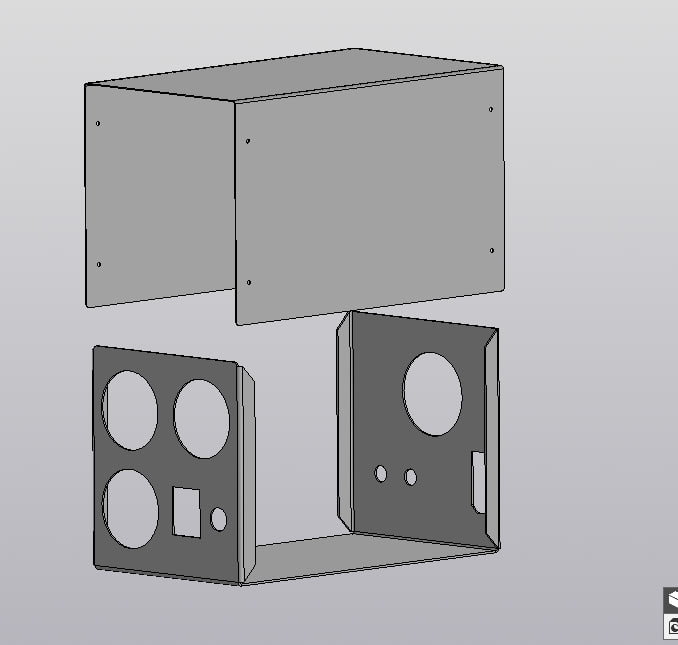

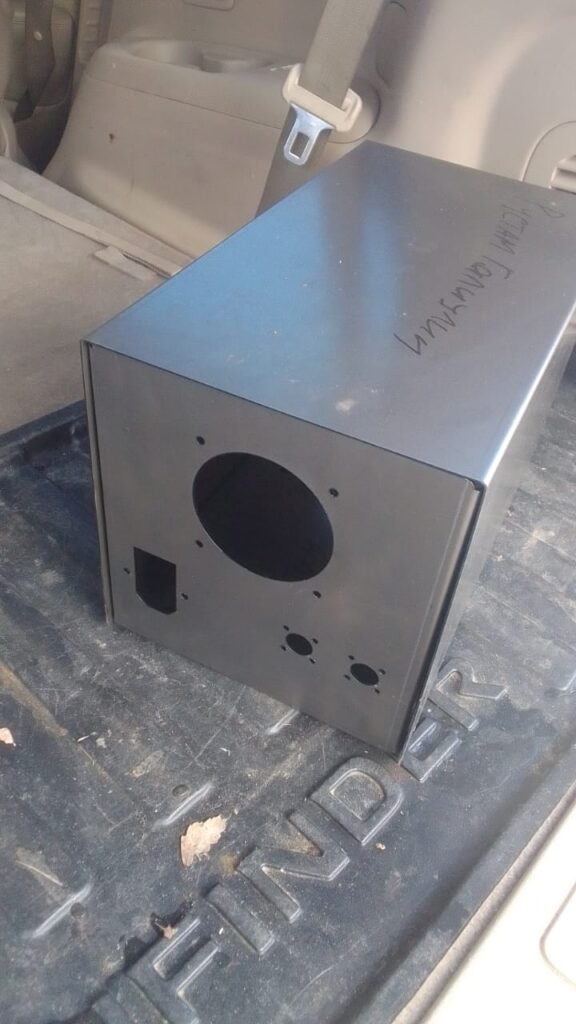

Корпус выполнен из стального листа. Нижняя панель толщиной 2 мм, кожух толщина 1 мм. Чертежи представлены ниже, файлы раскроя для лазерной резки приведены в конце статьи.

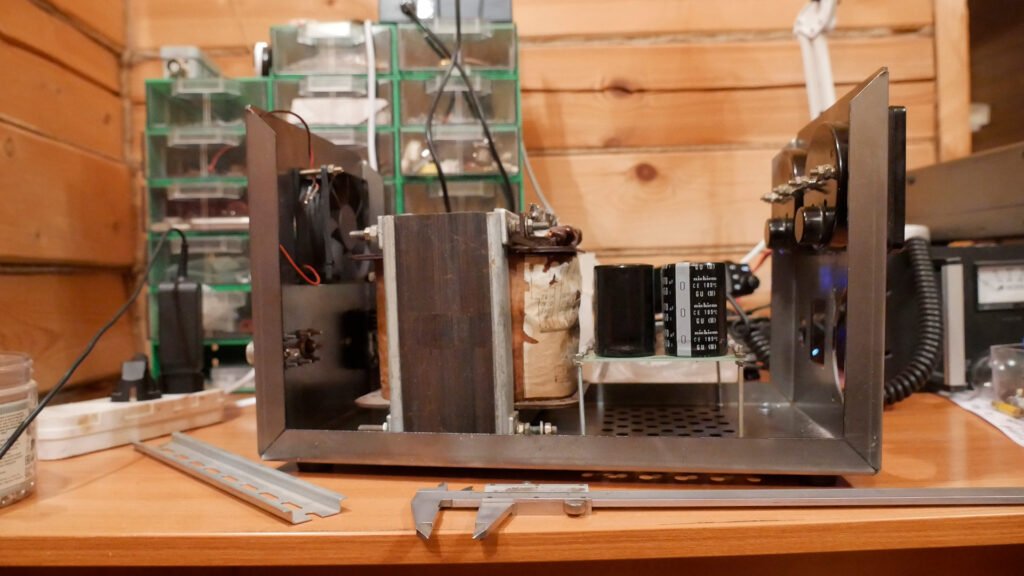

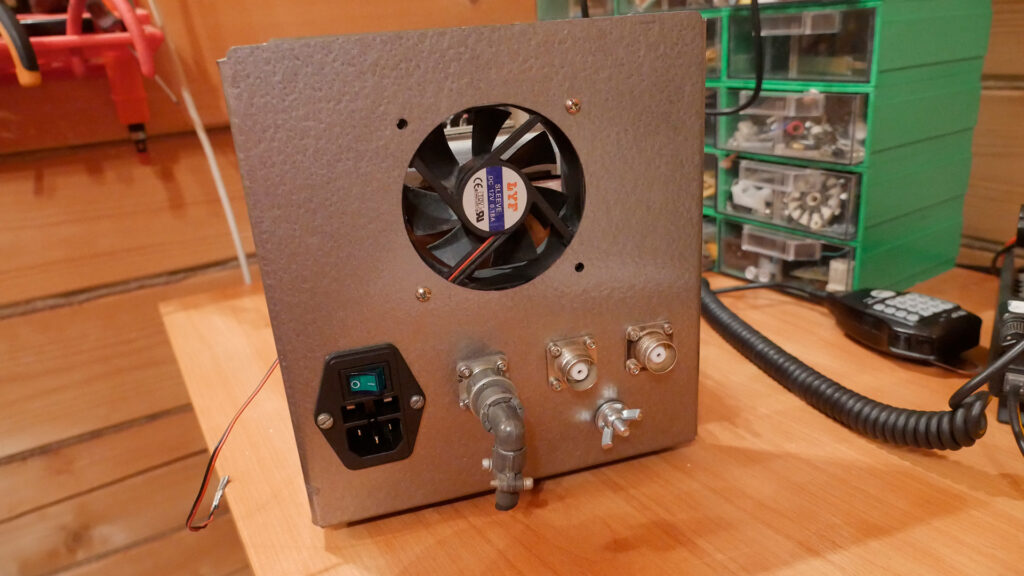

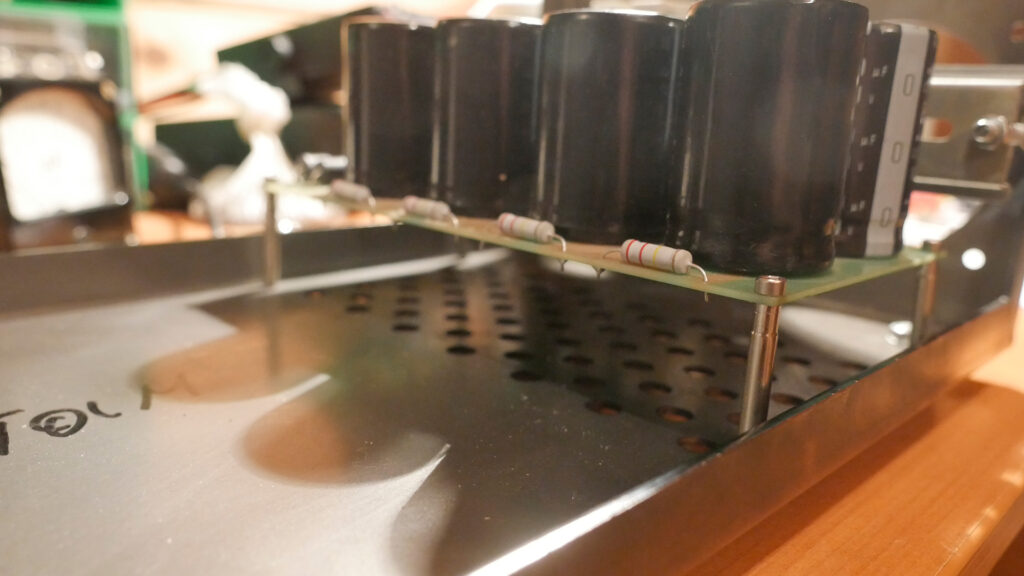

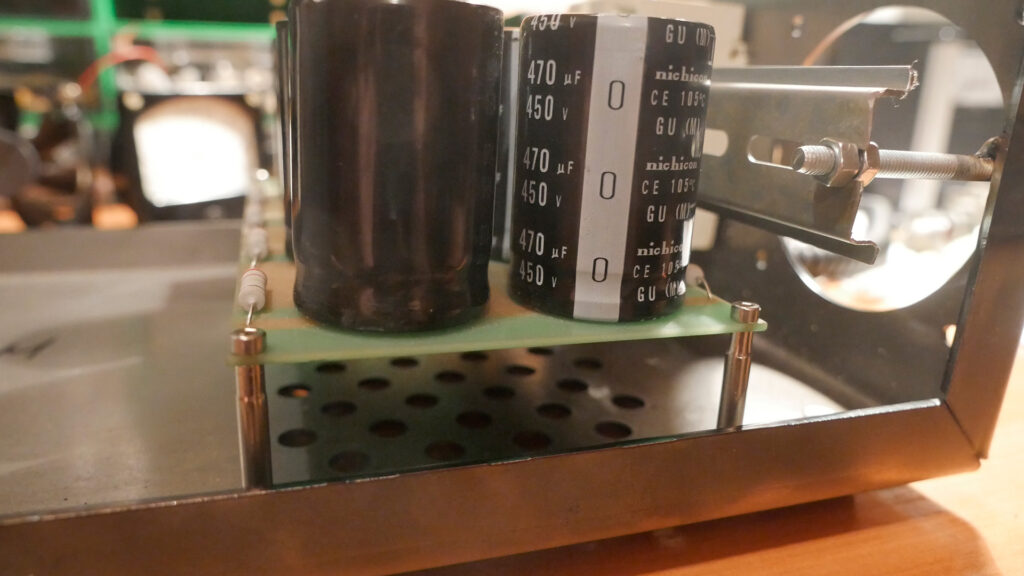

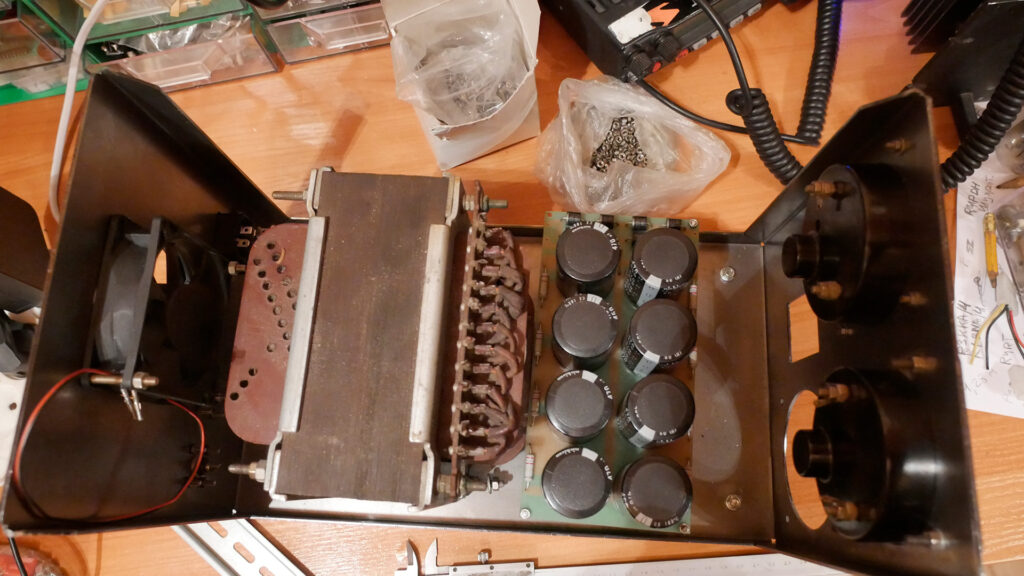

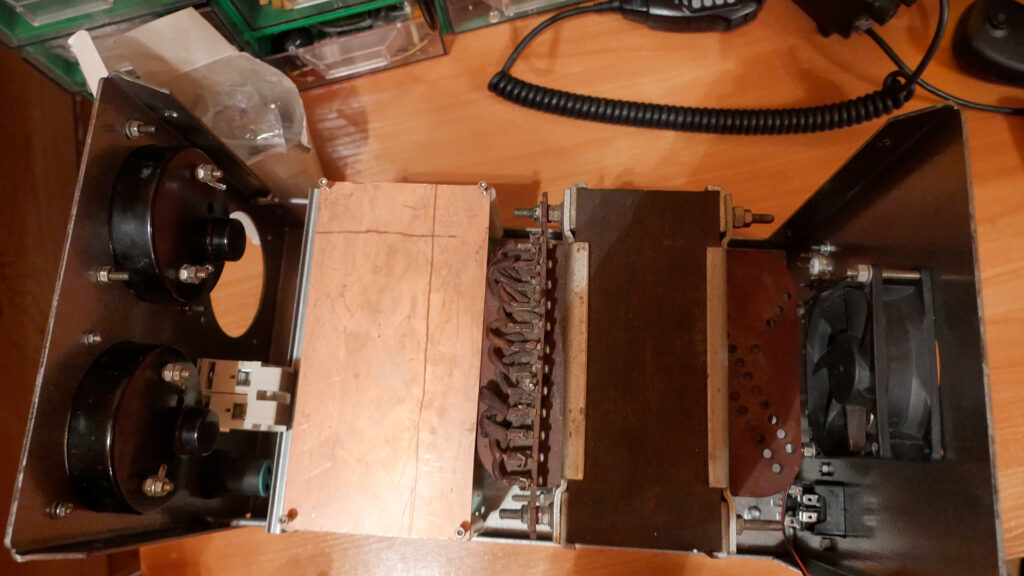

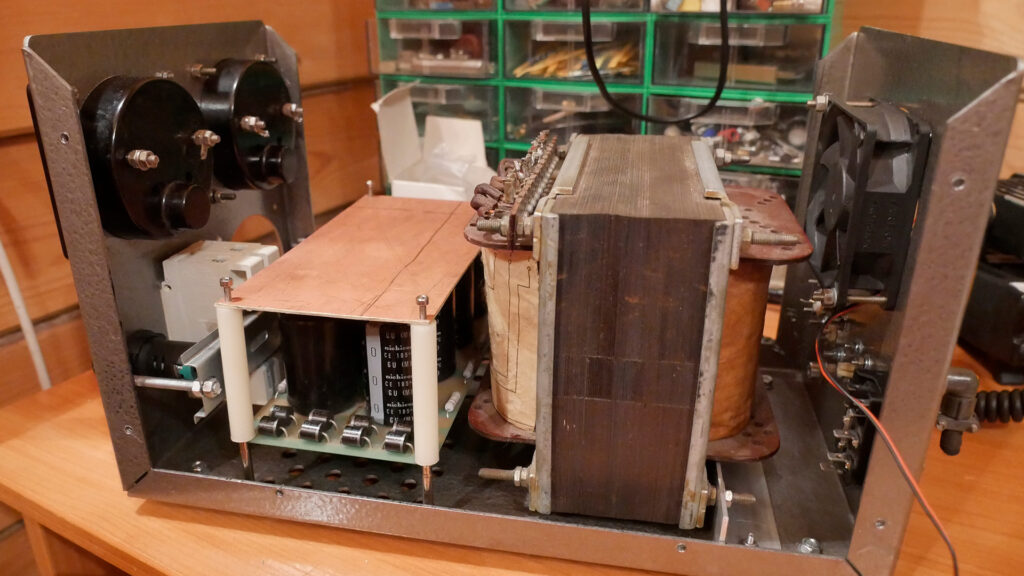

Схема стандартная с умножением на 2. Блок умножения с конденсаторами покупной был, к диодом только дополнительно керамические высоковольтные конденсаторы припаял. На задней панели размещен вентилятор, разъем для подключения сетевого кабеля с предохранителем и выключателем, два разъема СР-75 (запаралелены для высоковольтного напряжения), винт заземления и разъем для подачи 12В на другие блоки.

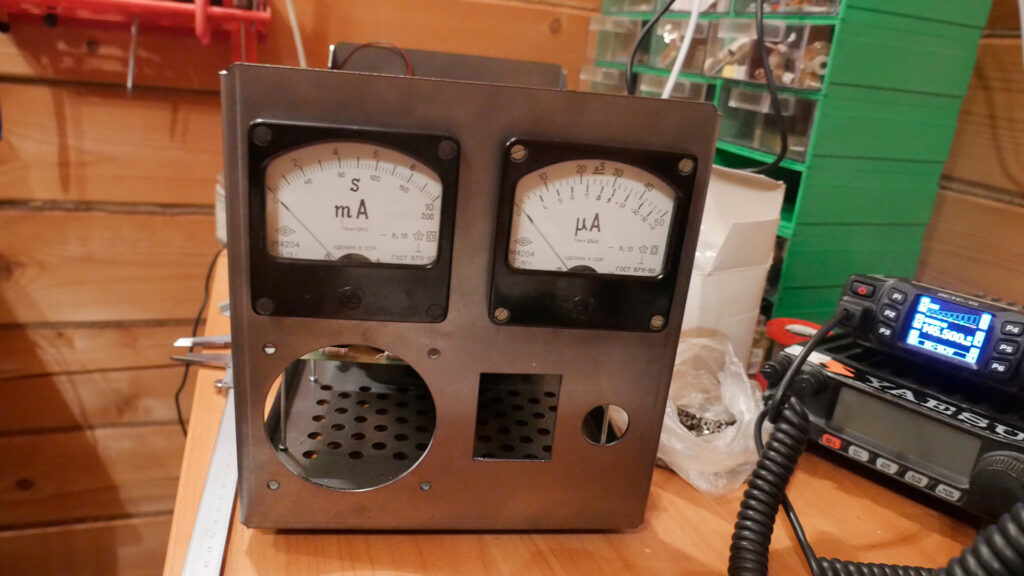

Шкалу для приборов М4200 в формате .lay нашел в интернете, немного под себя переделал, файл прикладываю. Получилось вроде бы неплохо.

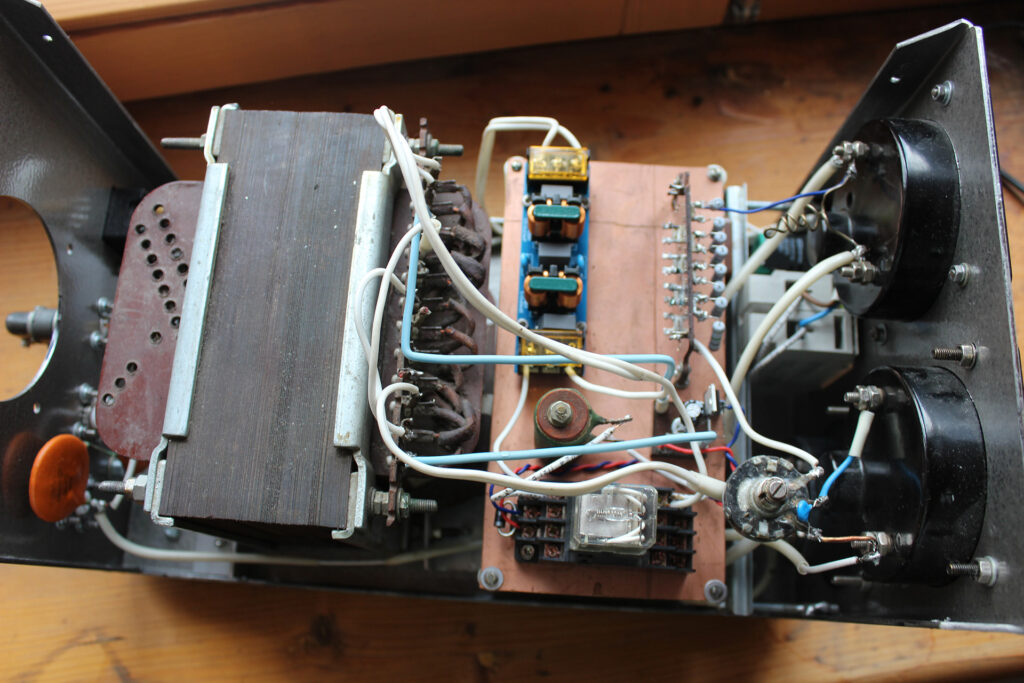

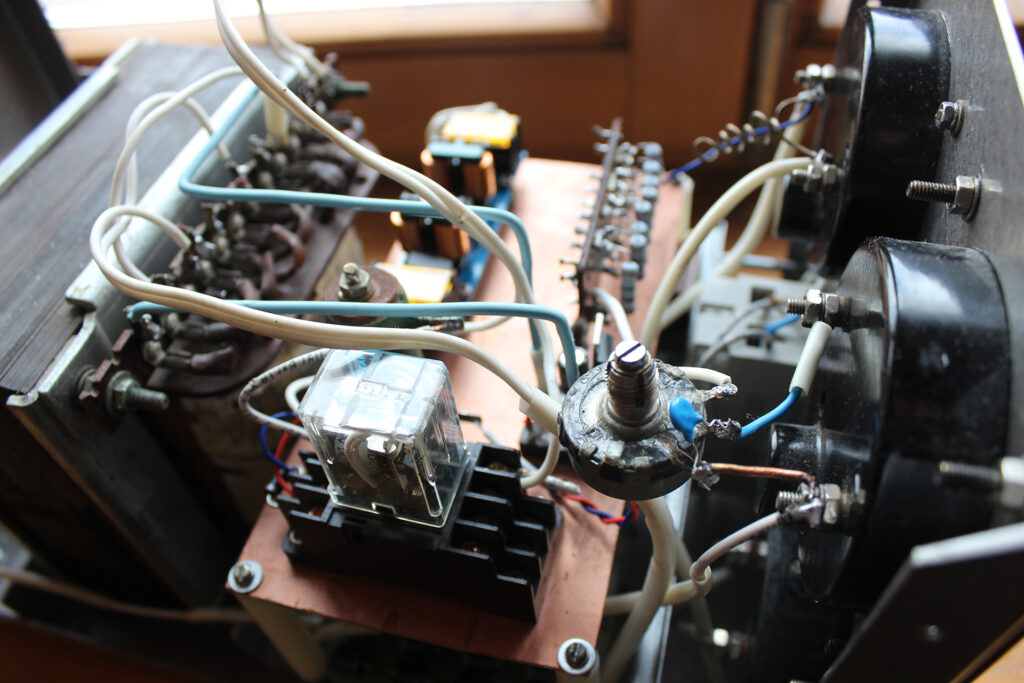

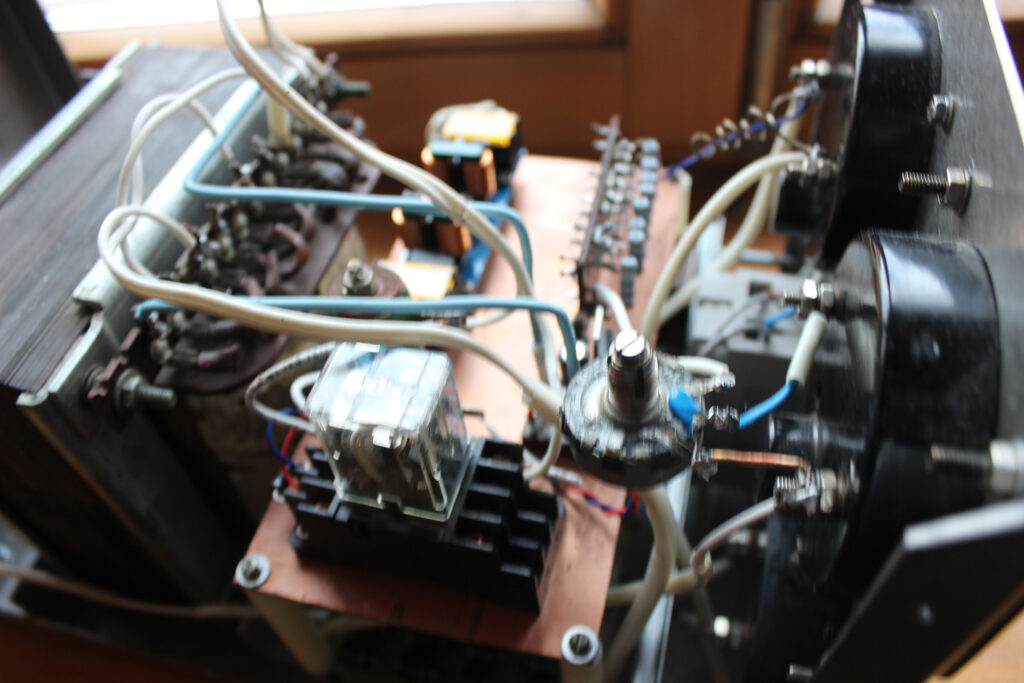

Фото по состоянию на 09.04.2025 поставил фильтр ЭМС, подобрал шунт, установил «плавный пуск» с задержкой на полевом транзисторе, подобрал сопротивления для высоковольтного вольтметра.

Файлы для скачивания к статье "Высоковольтный блок питания"
