Антенный тюнер КВ диапазона

Сделал антенный тюнер КВ диапазона для антенны Фукса, луч в 42 метра и противовес 0,1х Длина волны, позволяет согласовать с трансивером в диапазоне 80-10 метров.

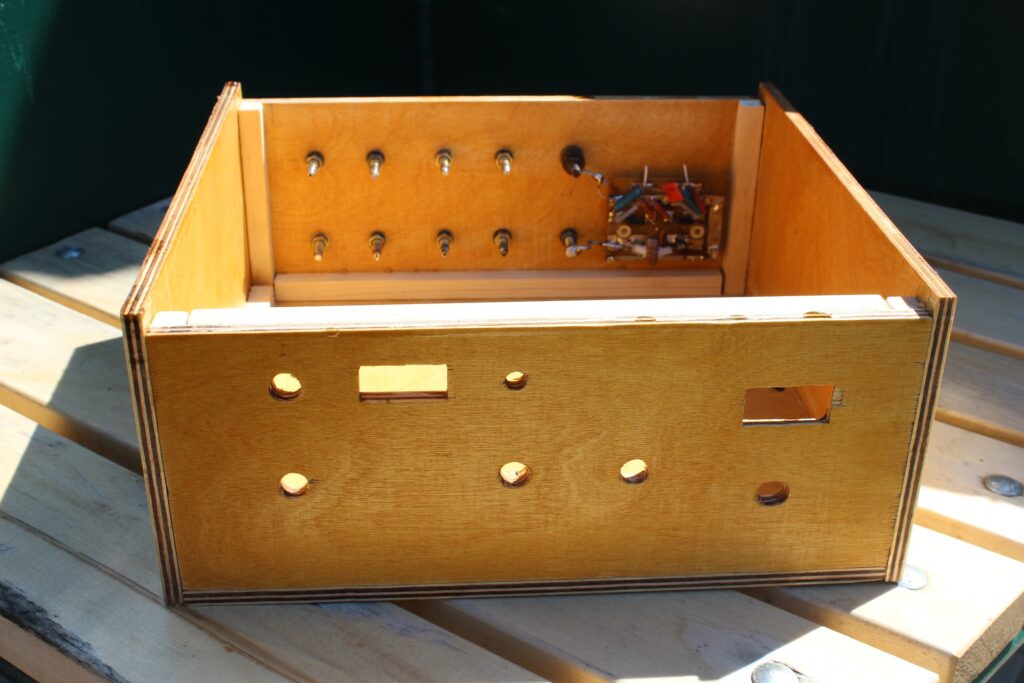

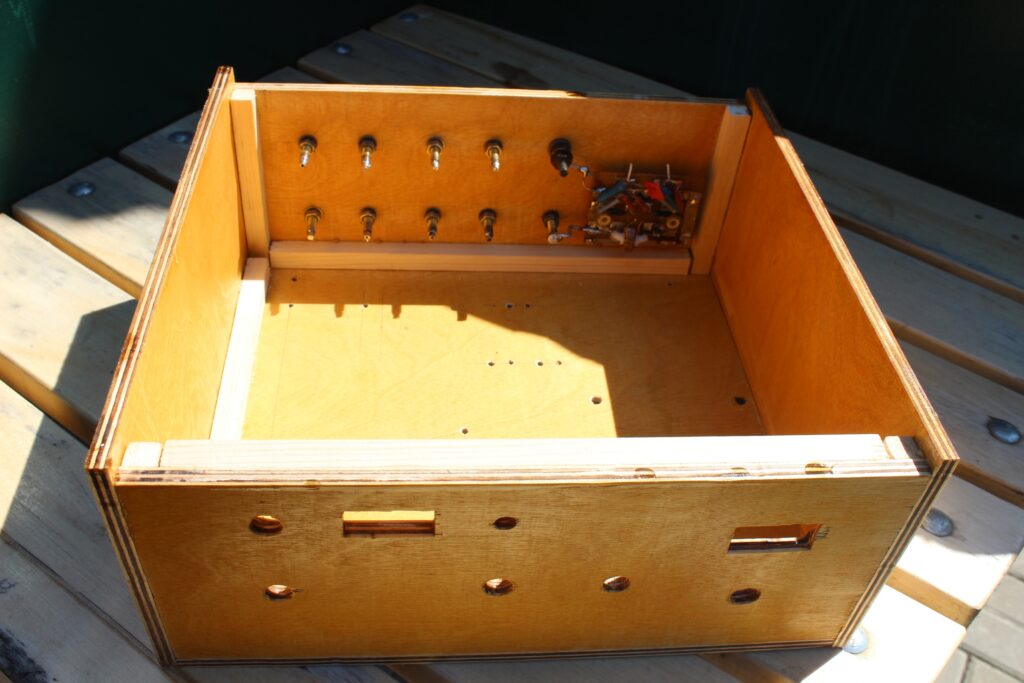

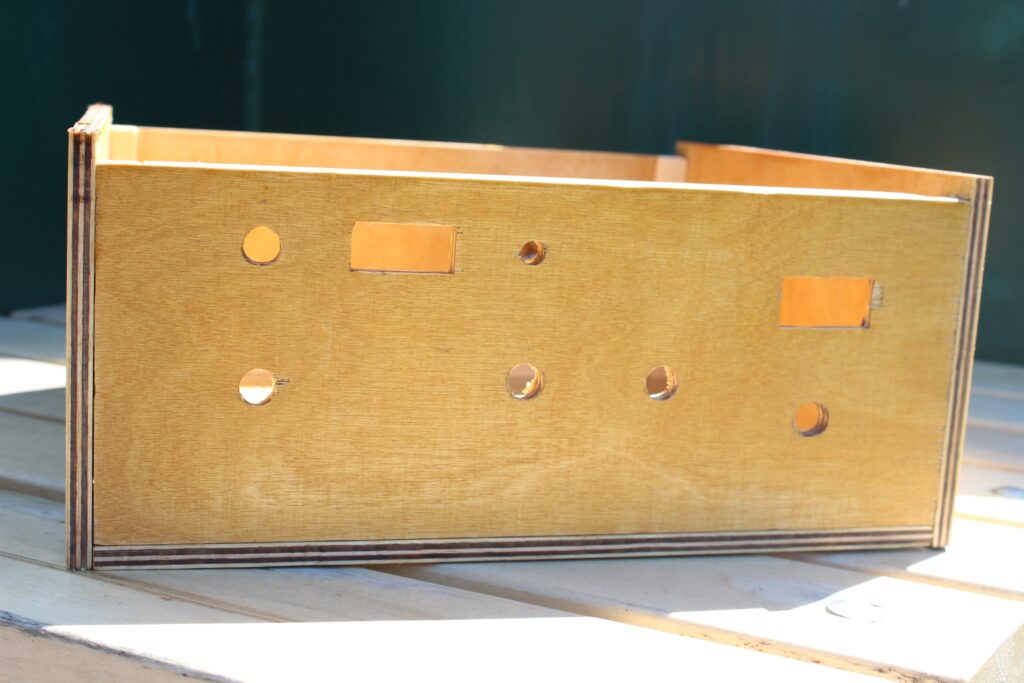

Тюнер конструктивно выполнен в деревянном корпусе из фанеры пропитанной 5 слоями Penotex

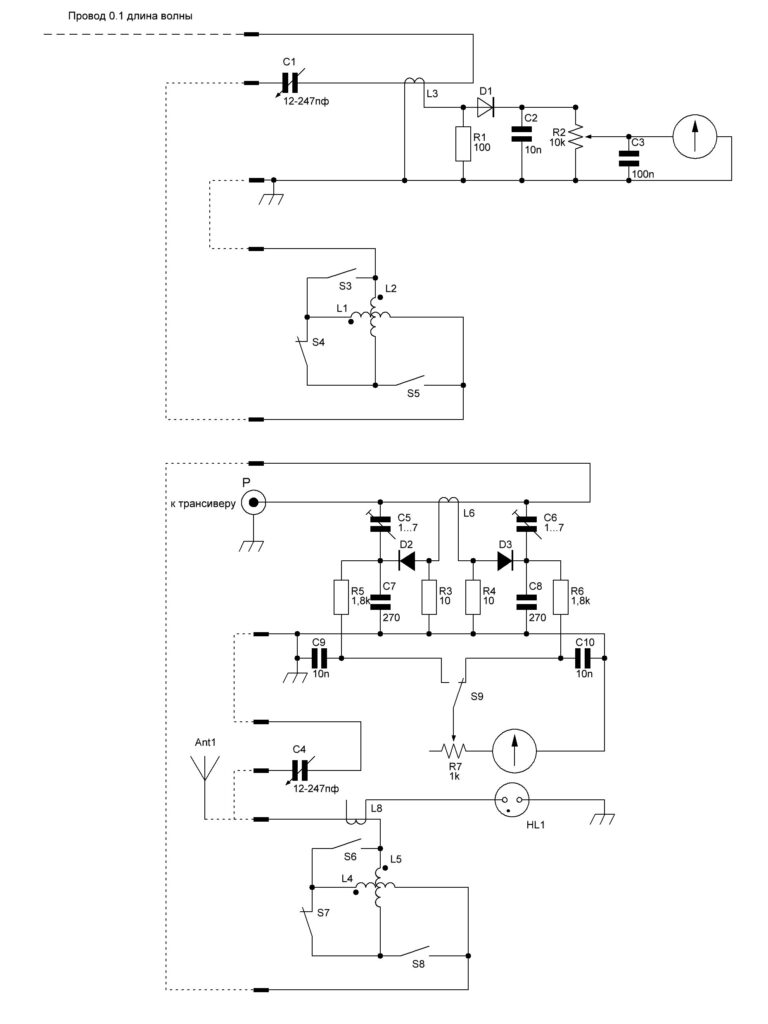

Тюнер получился универсальный, на тыльной стенке корпуса размещены винтовые зажимы. Все компоненты выведены на эти зажимы, тем самым можно скомбинировать любую схему. В данном случае я сделал вот эту схему.
