Антенна 6 элементов Яги на 144 Мгц
Антенна 6 элементов Яги на 144 Мгц описание контракции, размеры и диаграмма.
Сделал стек из двух шести элементных Яги по схеме DK7ZB (6-Element-Yagi with the 50-Ohm-DK7ZB-Choke, Boom 2 m). Размеры антенны для 144,3 МГц и 145,5 МГц приведены в таблице
Яги 6 элементов на 144,3Мгц
| Наименование | Рефлектор | Вибратор | Директор 1 | Директор 2 | Директор 3 | Директор 4 |
|---|---|---|---|---|---|---|
| Расстояние | 0 | 260 | 393 | 845 | 1470 | 1980 |
| Длинна элементов диаметром 8 мм | 1028 | 987 | 930 | 918 | 918 | 890 |
Яги 6 элементов на 145,5Мгц
| Наименование | Рефлектор | Вибратор | Директор 1 | Директор 2 | Директор 3 | Директор 4 |
|---|---|---|---|---|---|---|
| Расстояние | 0 | 309 | 402 | 729 | 1360 | 1940 |
| Длинна элементов диаметром 8 мм | 1026 | 1017 | 951 | 924 | 893 | 811 |

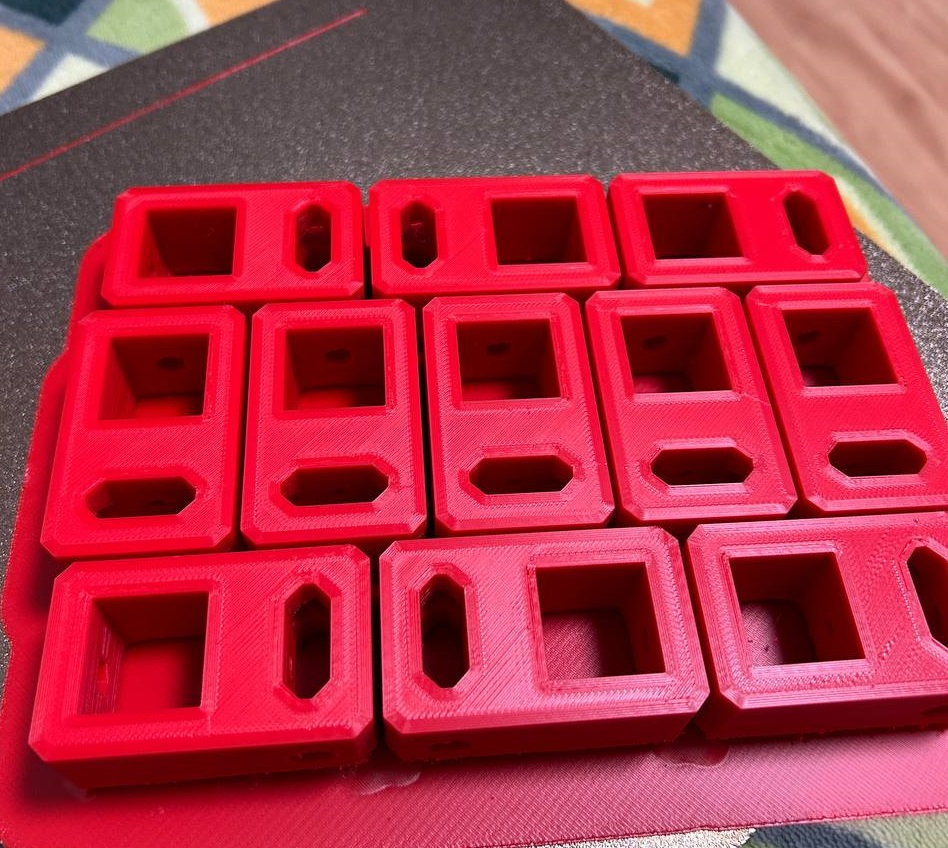

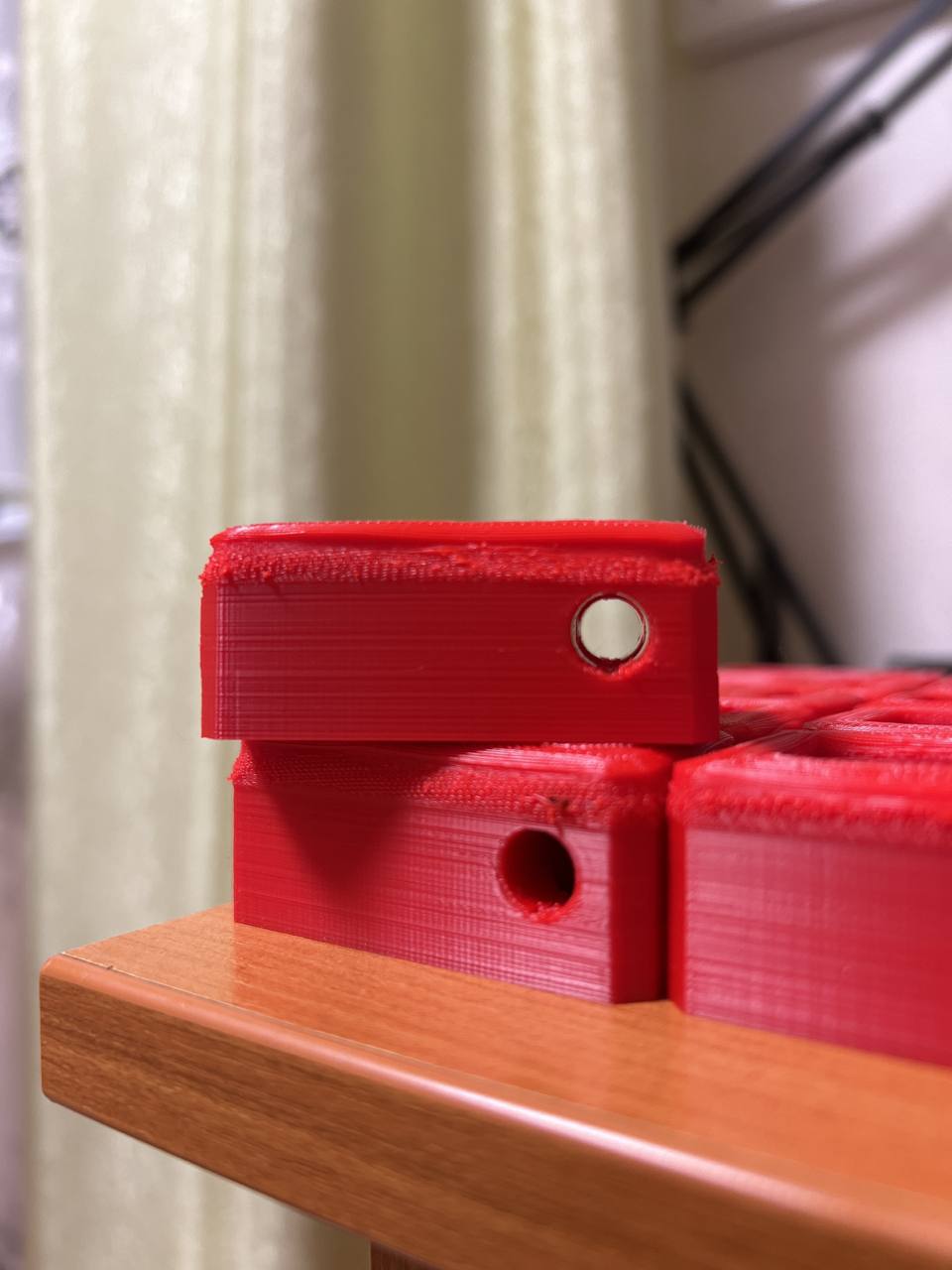

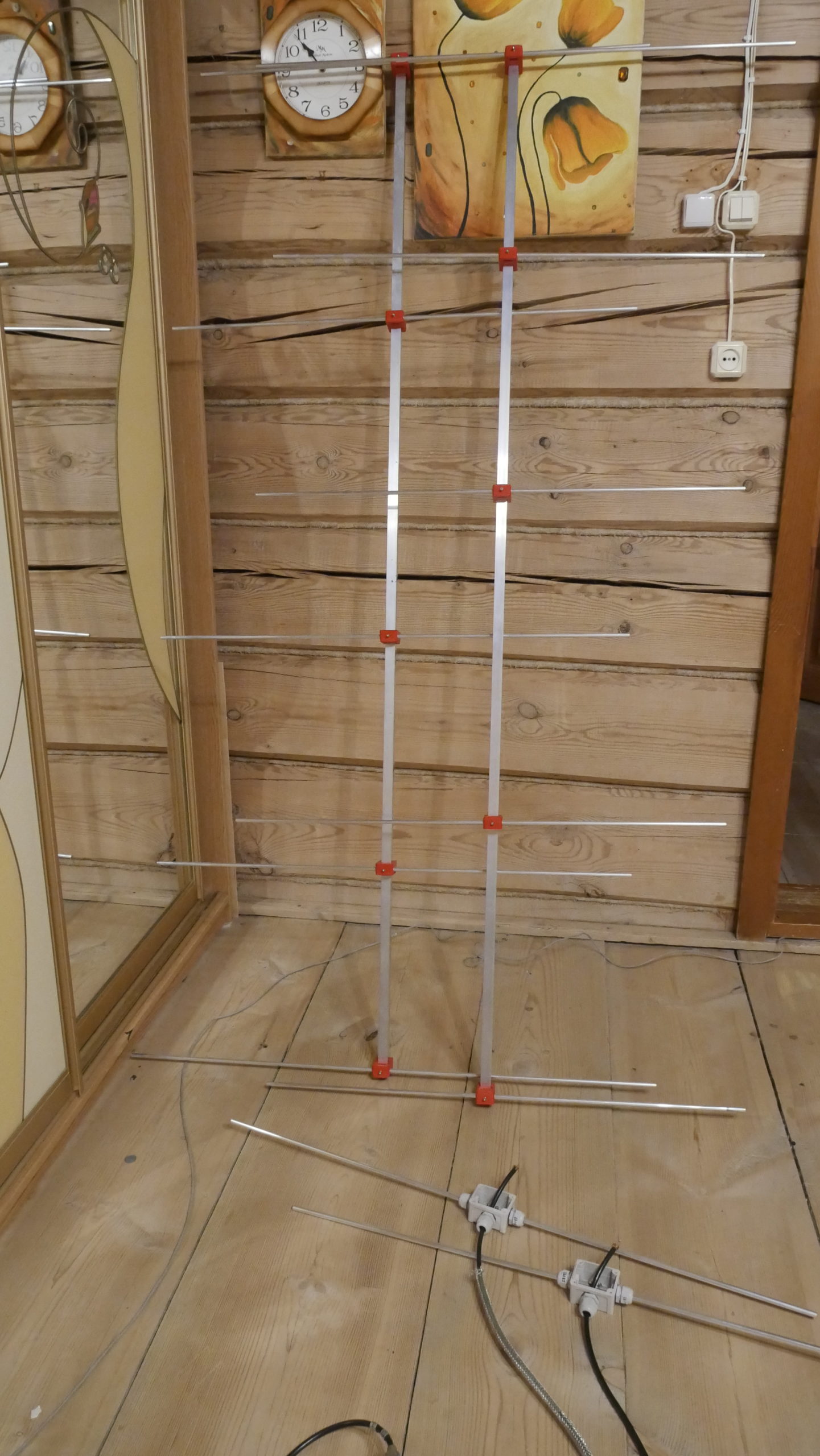

Антенна 6 элементов Яги на 144 Мгц собрана на траверсе из алюминиевой квадратной трубы размером 20х20 , толщиной стенки 1,5 мм. Крепление пассивных элементов к траверсе с помощью напечатанных на 3D принтере крепежей. Крепеж фиксируется к траверсе нержавеющим винтом М3.

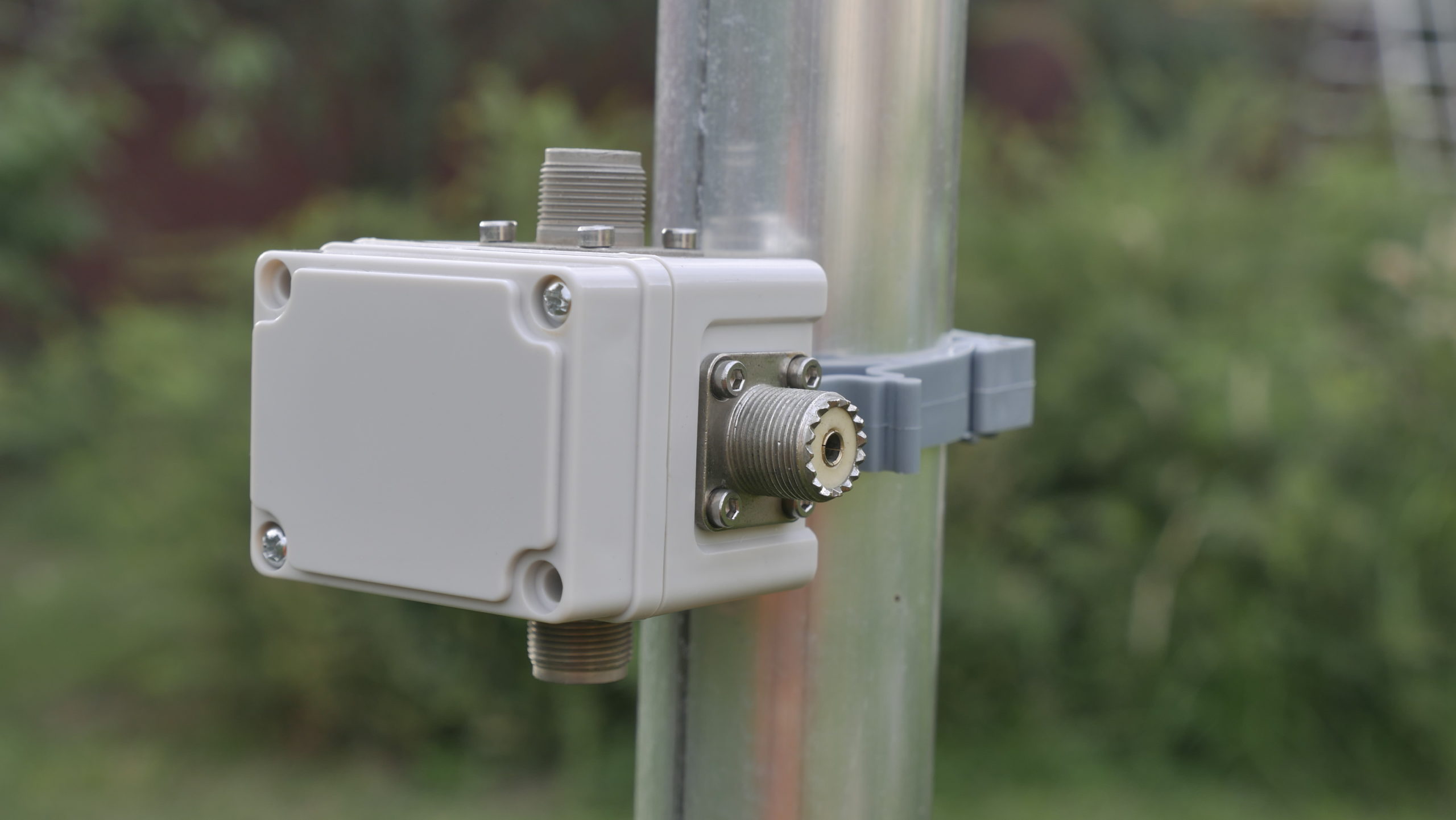

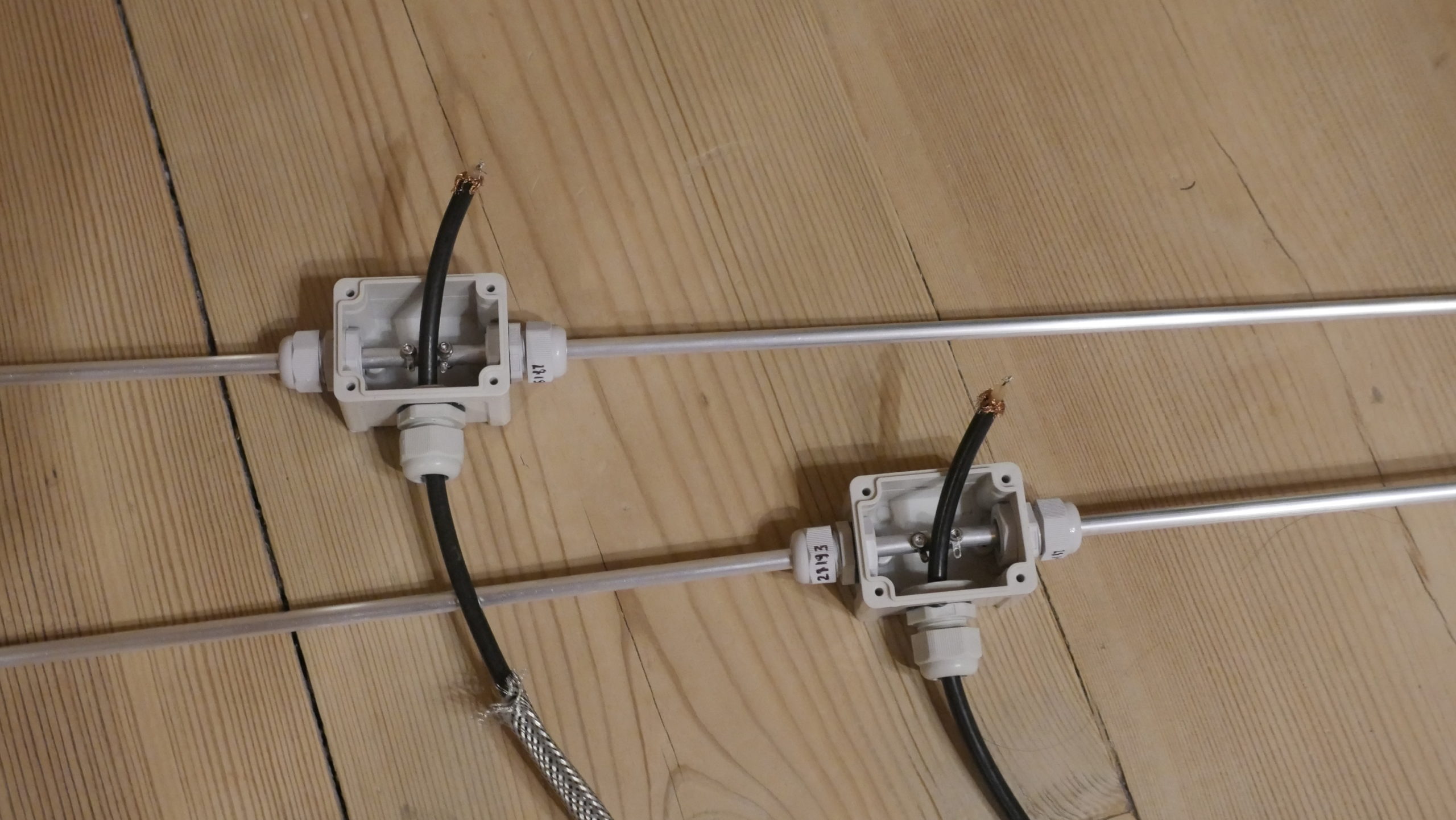

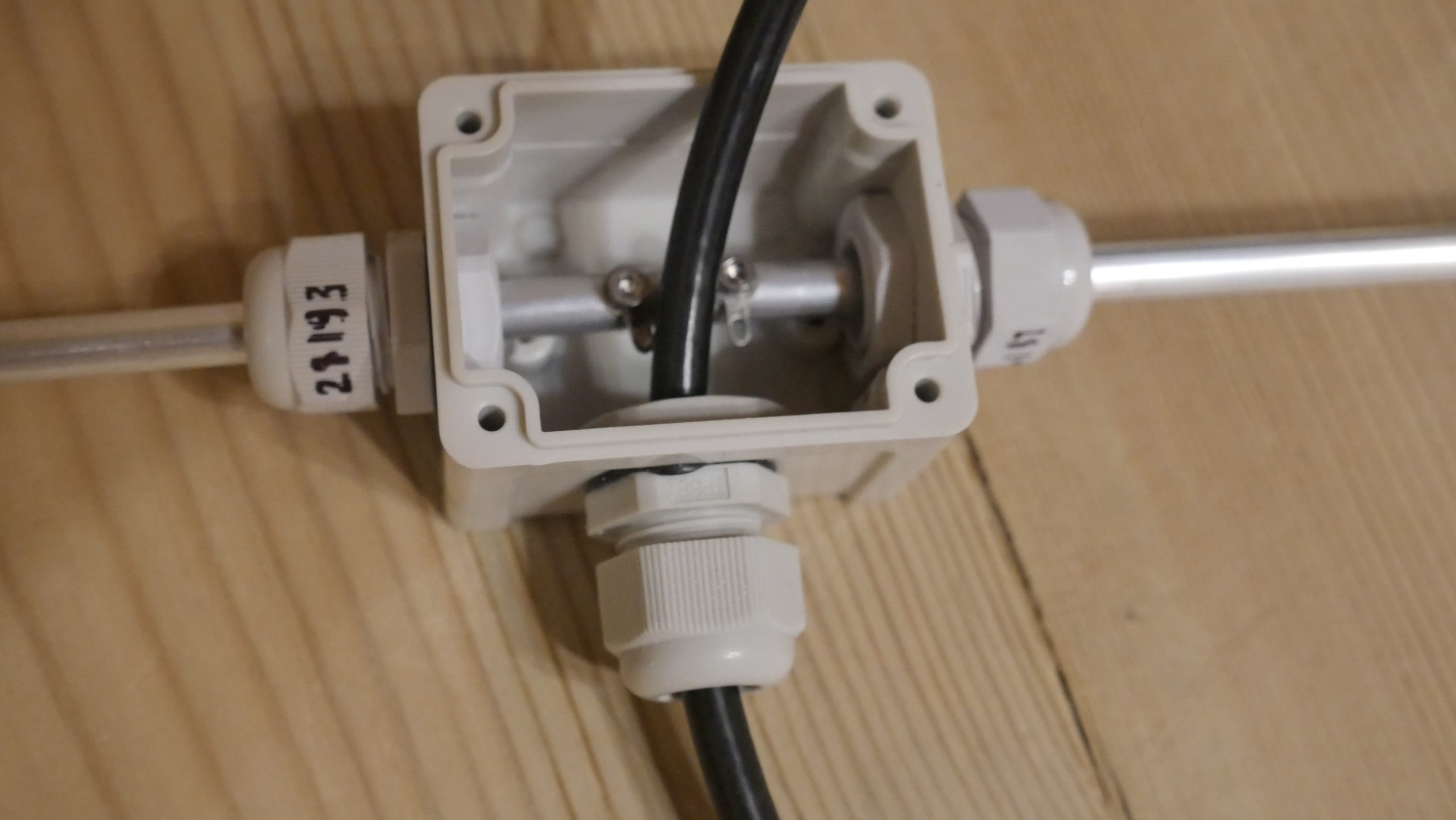

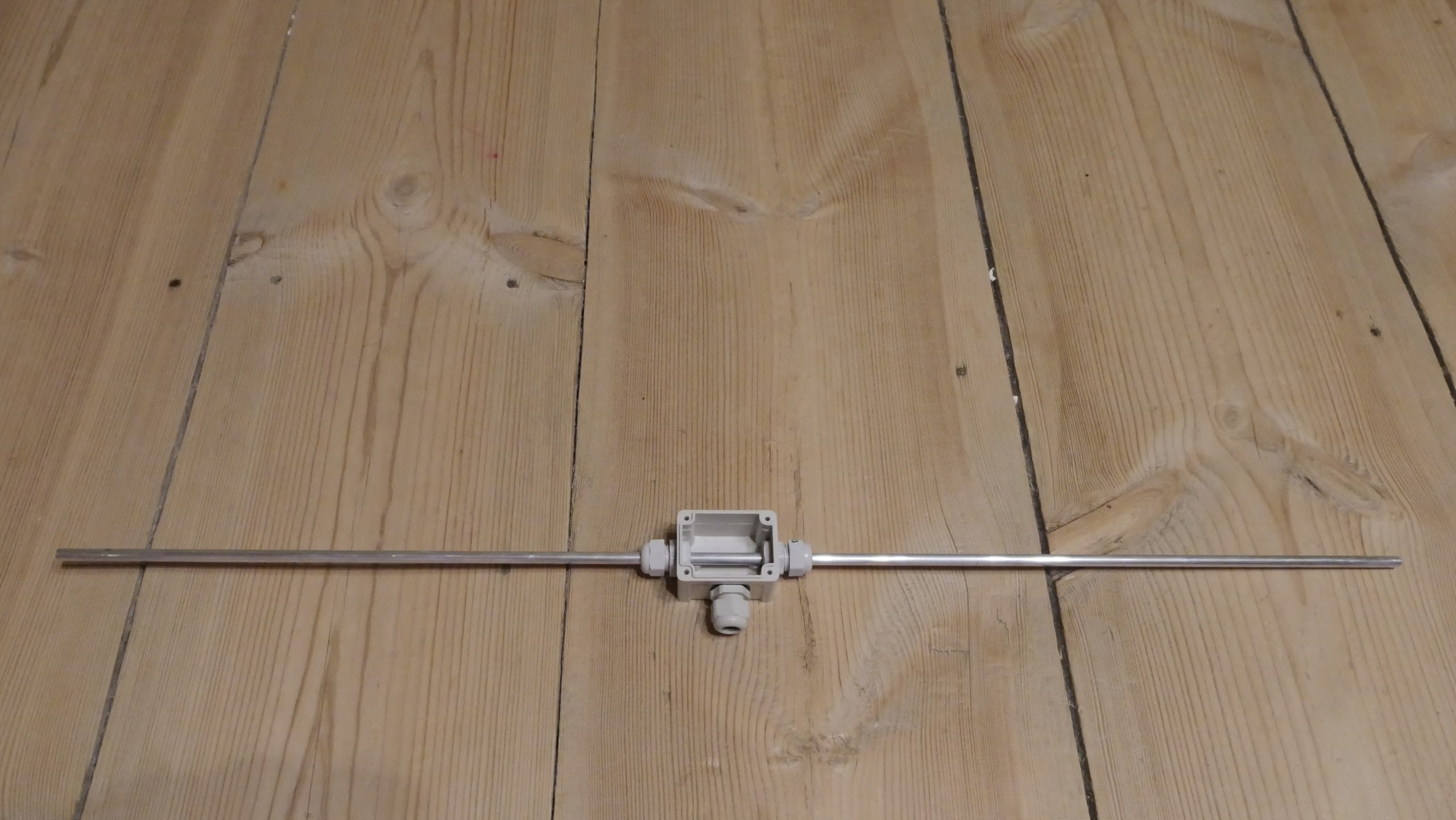

Подключение вибратора собрано в водонепроницаемом корпусе размером 60х50х55мм и кабельными ввода PG-11

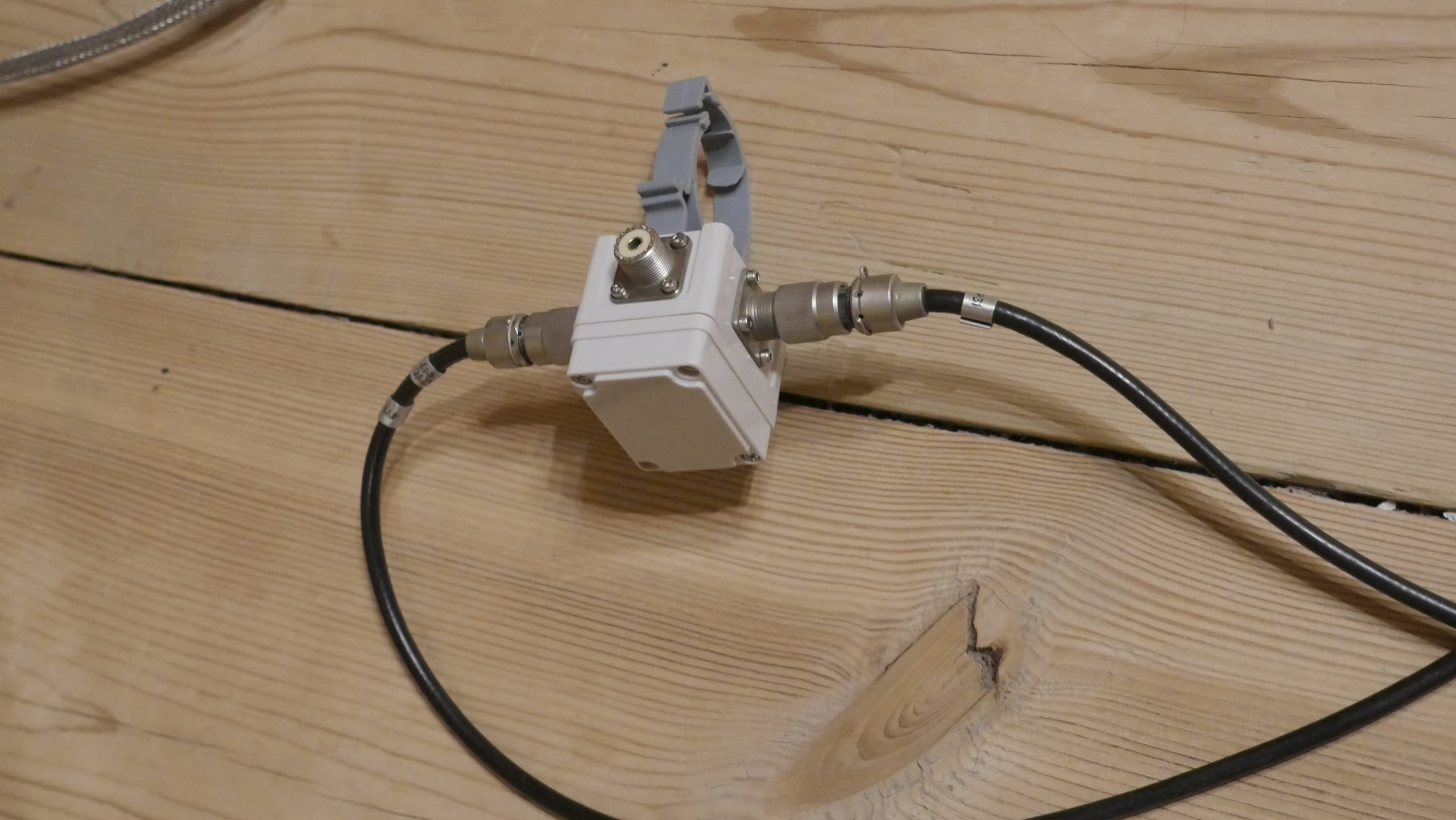

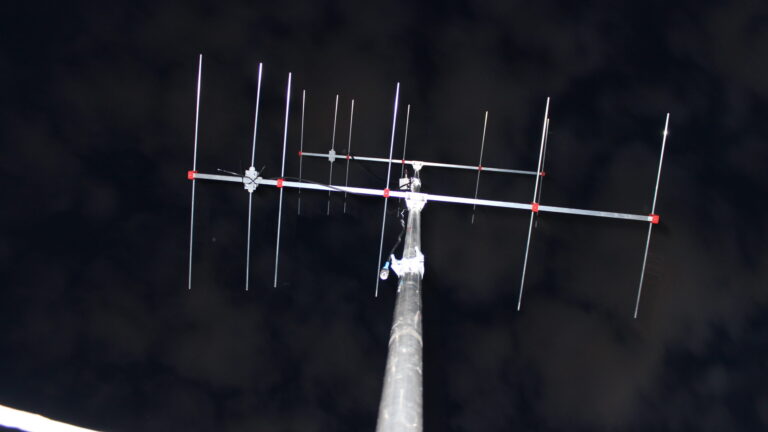

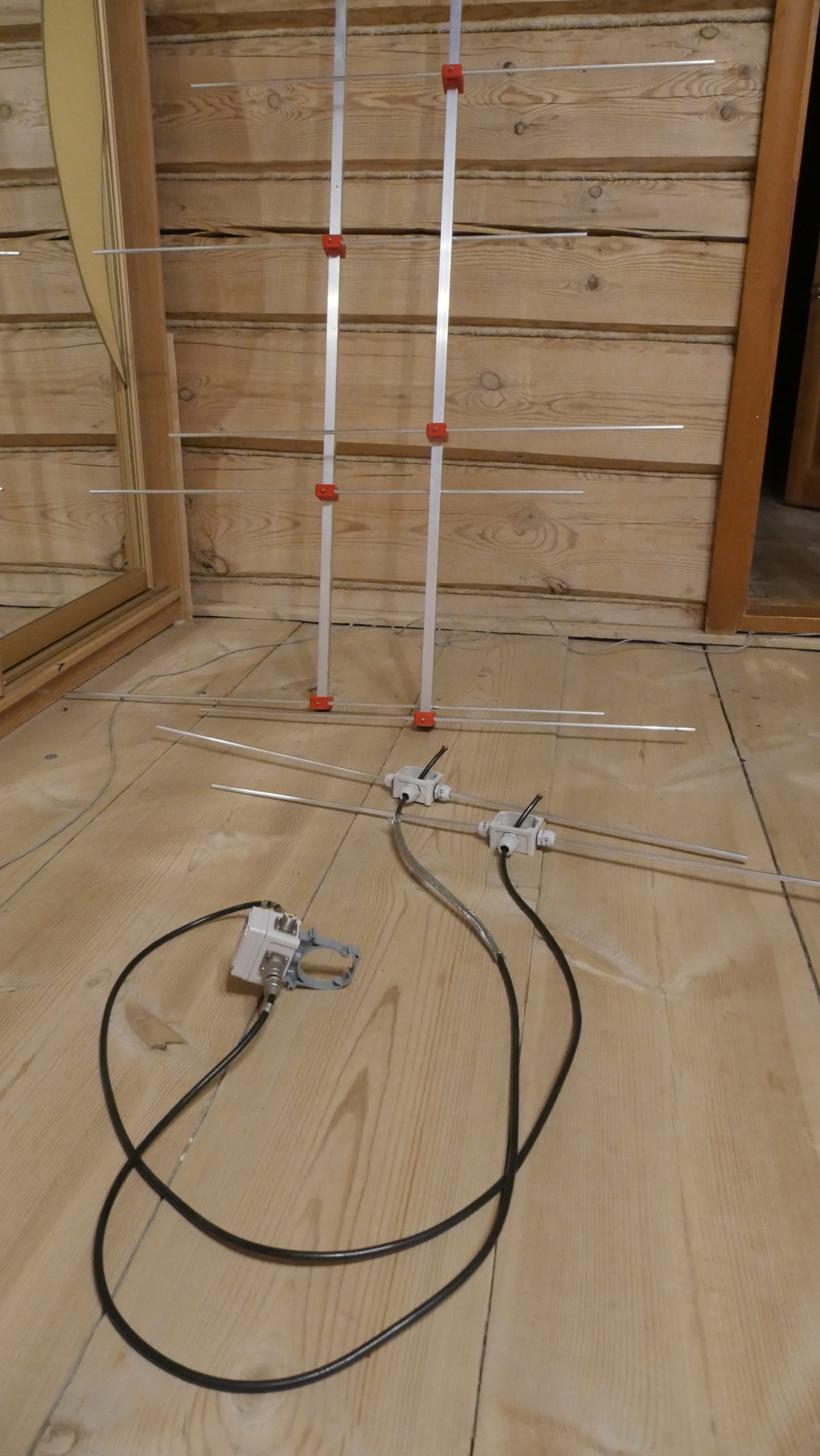

Стек собран по схеме приведенной ниже
Коротыш 1/25 лямбда позволят получить более точное значение импеданса 50 Ом, без него КСВ будет в районе 1,2 , если применить эту схему то можно добиться КСВ < 1,06

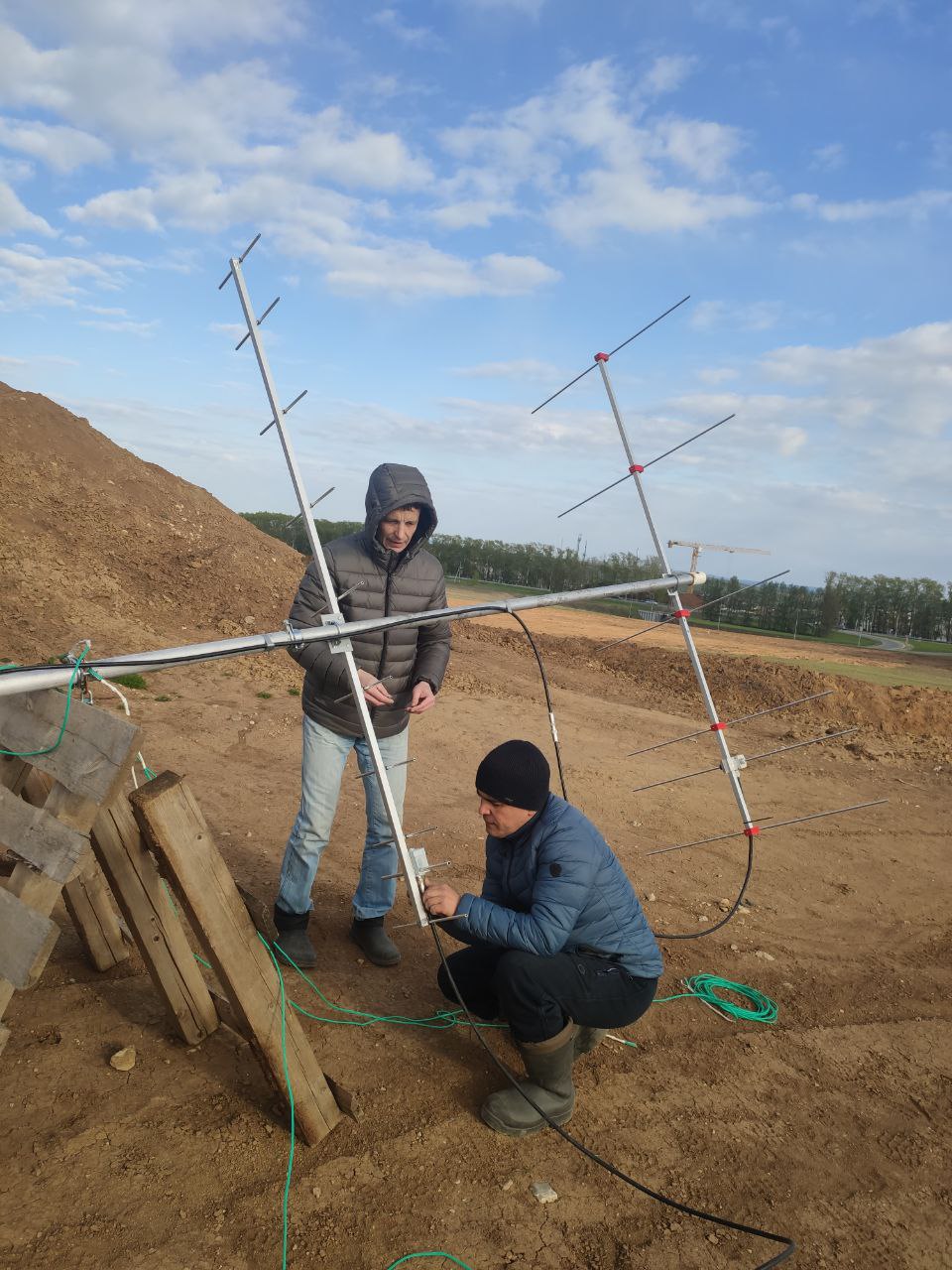

Данная антенна была опробована в соревнованиях Кубок Гагарина на УКВ-2023 (стек) и во Втором туре RCC VHF CONTEST-2024 (одинарная антенна)
Смоделировал данную антенну в программе MMANA, диаграмма представлена ниже
Файлы для скачивания к записи УКВ кубок РФ имени Ю.А.Гагарина 2023
Рустам, приветствую, подскажите пжлст размеры печатных 3D элементов
Виктор, добрый день!

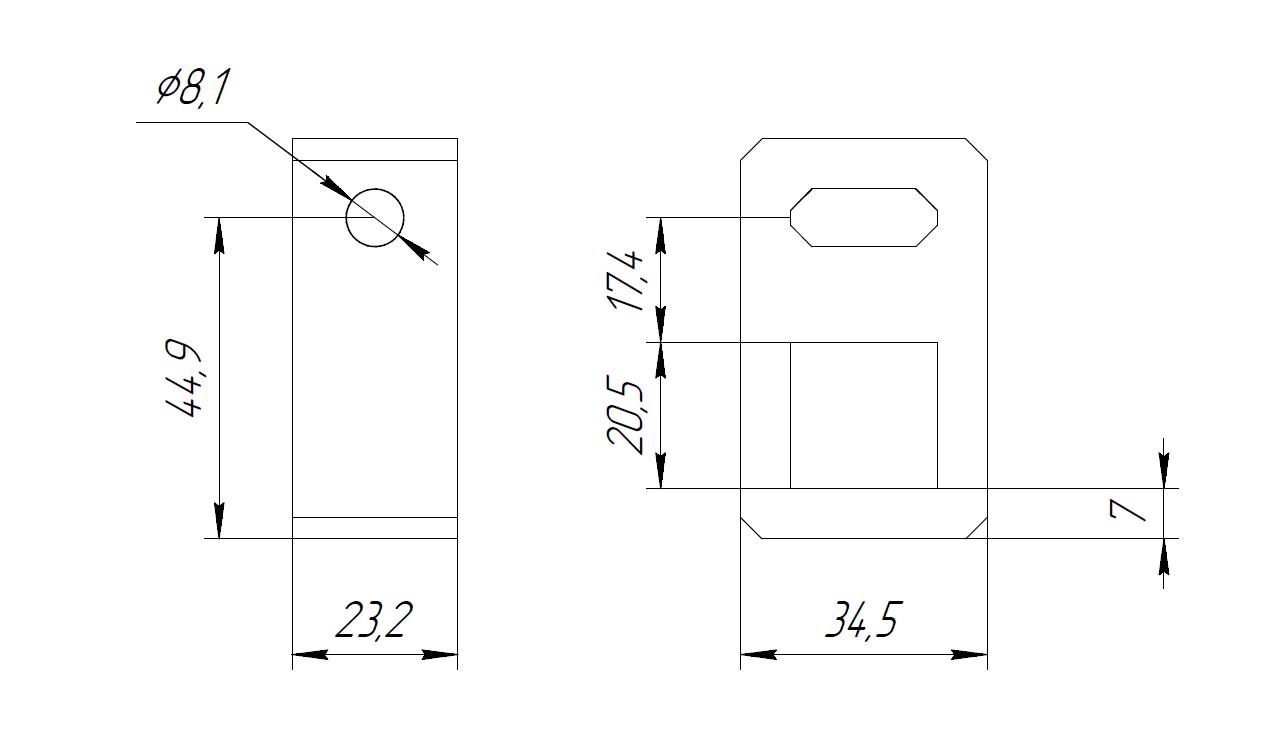

Вот чертеж с размерами. Также добавил в статью файл 3D модели держателя элементов.
Спасибо, уже печатаем. Подскажите ещё пожалуйста ссылку на коробку 60х50х55мм, я так понимаю что печатные элементы делались под центры этой коробки для соосности элементов. И в описании нехватает «Стек собран по схеме приведенной ниже». Запорный дроссель вы не использовали? И ещё подскажите на фото выездного дня, нижняя антенна (10 элементов) отличается от основной, она на 430 или 144? Тоже в стеке? В вертикальном расположении сильные изменения? Много вопросов, заранее спасибо
https://aliexpress.ru/item/1005006833695029.html. Да спасибо сейчас добавлю схему, там есть нюанс.

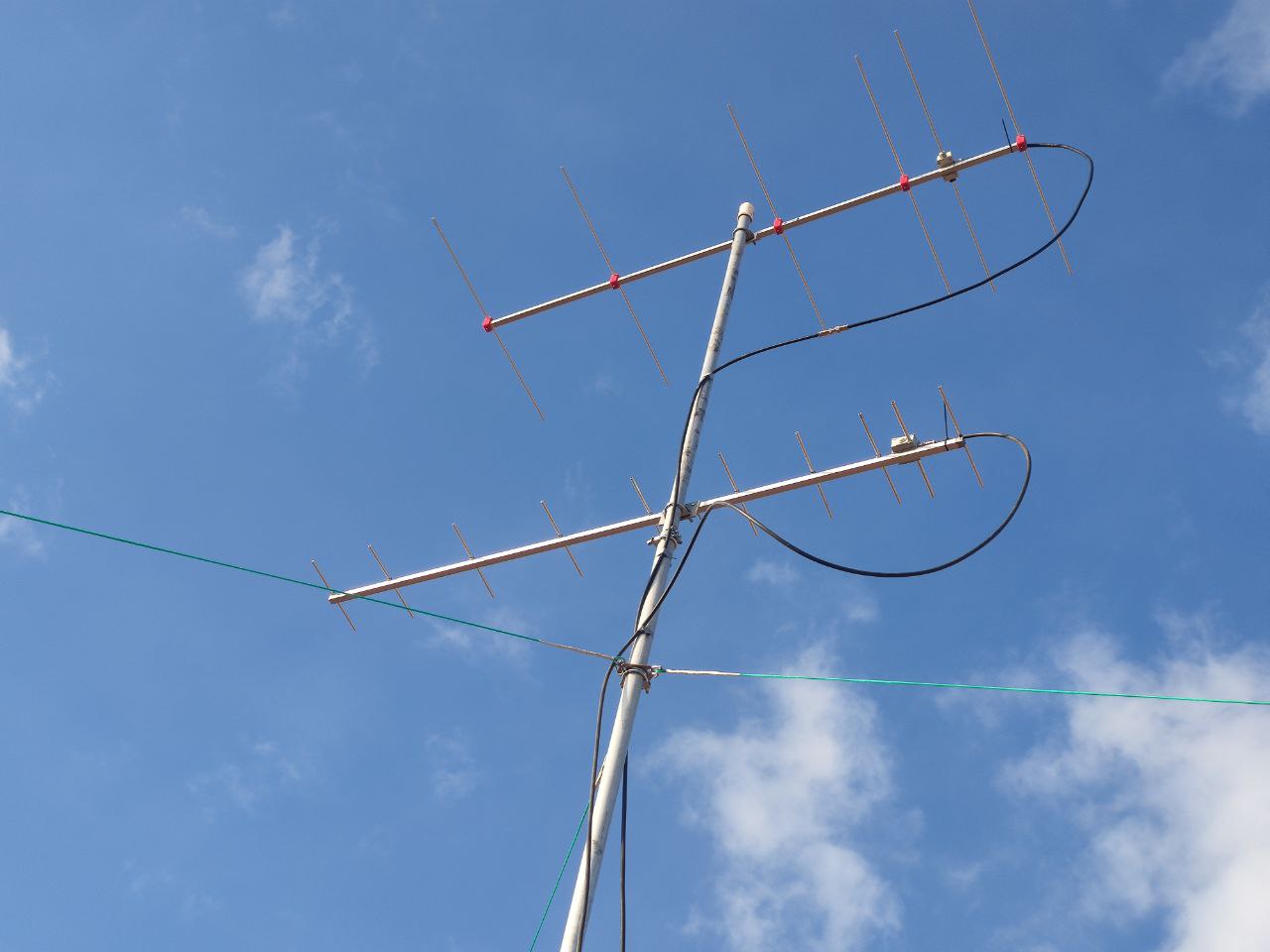

На фото выездного дня нижняя антенна это на 430, верхняя на 144, там стеков не было.
В вертикальном положении если ставить то на изоляционную мачту или черенок от лопаты. Есть незначительное повышение КСВ в вертикальном положении.
Я так понимаю, вы в компасе проектируете с выгрузкой/сохранением в STL?
Да все верно
Рустам, вечер добрый, сейчас глянул через mmana, размеры отличаются от таблицы выше, подскажите пожалуйста размеры элементов вибратора и расстояние между. Я так понимаю общая длина с промежуточным расстоянием должна равняться 987, или без?
Этот вариант для антенны на 145,5Мгц, добавил в статью таблицу с размерами для 145,5Мгц, также добавил файл mmana для 144,3 МГц.
В таблице указана общая длина вибратора.

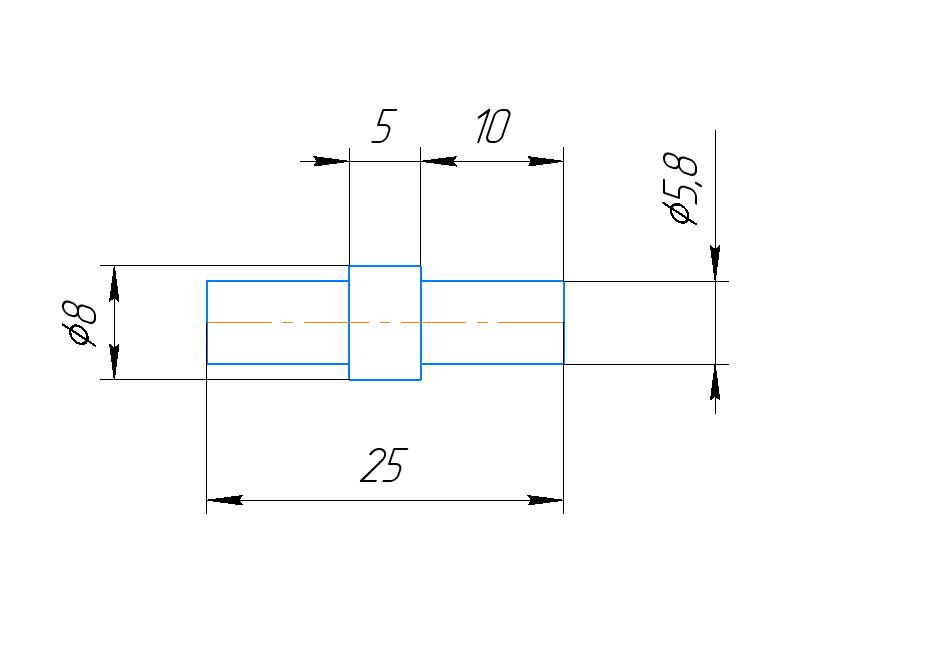

Для соединения двух половинок вибратора выточил из полиэтилена втулку
