Мачта антенная для полевых дней

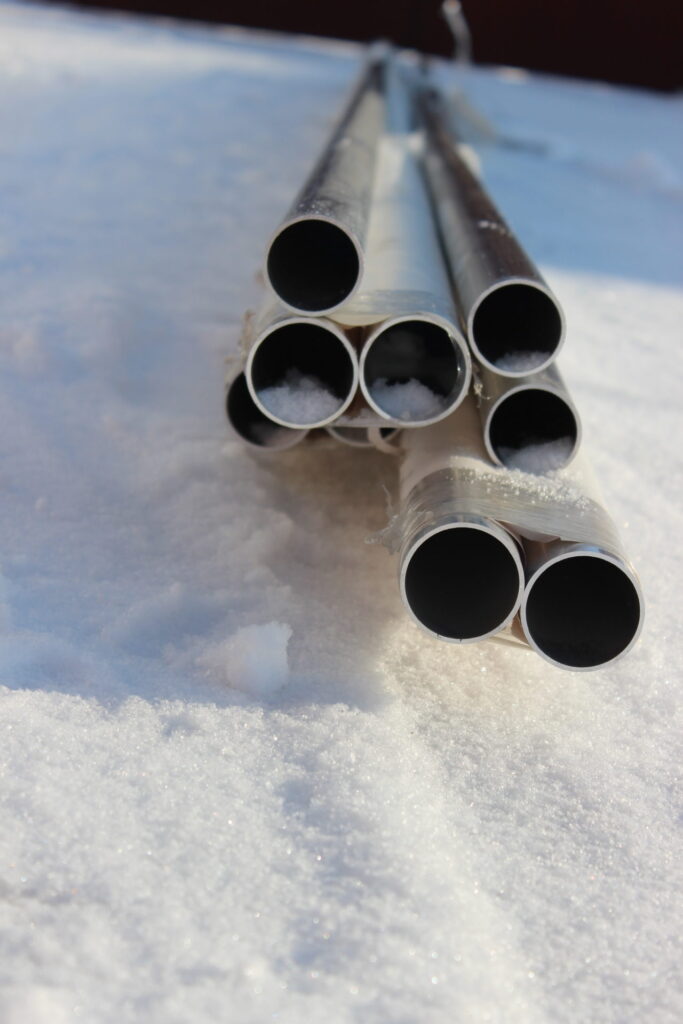

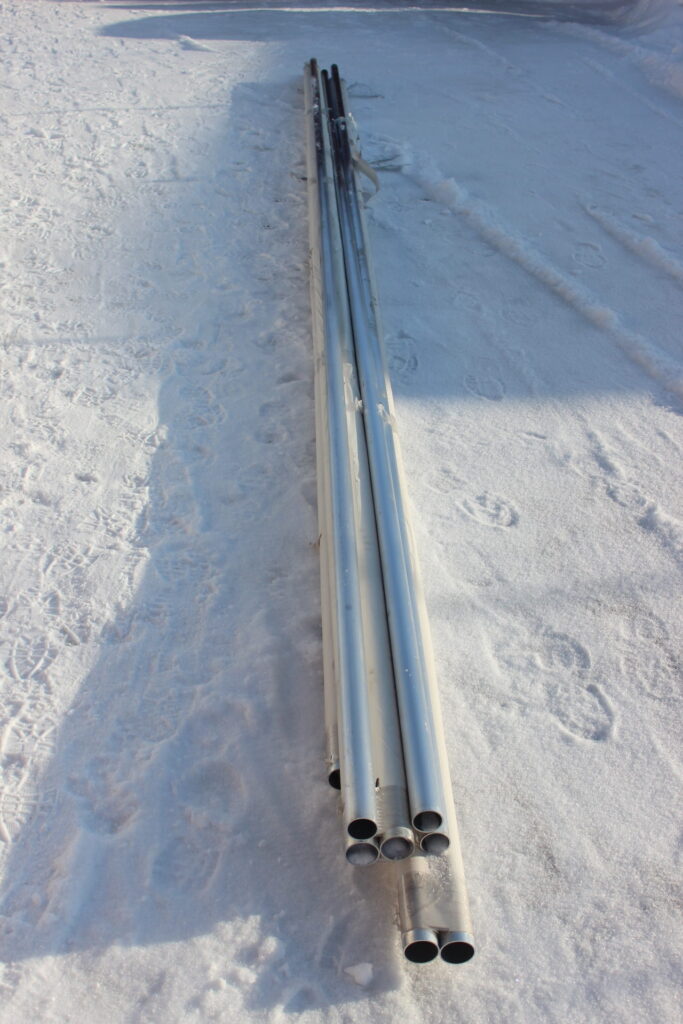

Мачта антенная для поля необходима практически также как и антенна, так как не всегда есть возможность закинуть на дерево антенное полотно. На мачту можно установить УКВ антенны, антенну MOXON, развернуть инвертор V, наклонный ромб и другие антенны. Поэтому решено было изготовитель несколько мачт из алюминиевых труб диаметром 50 мм. Для этого закупили шестиметровые трубы материала АД31Т1 толщиной стенки 2 мм.

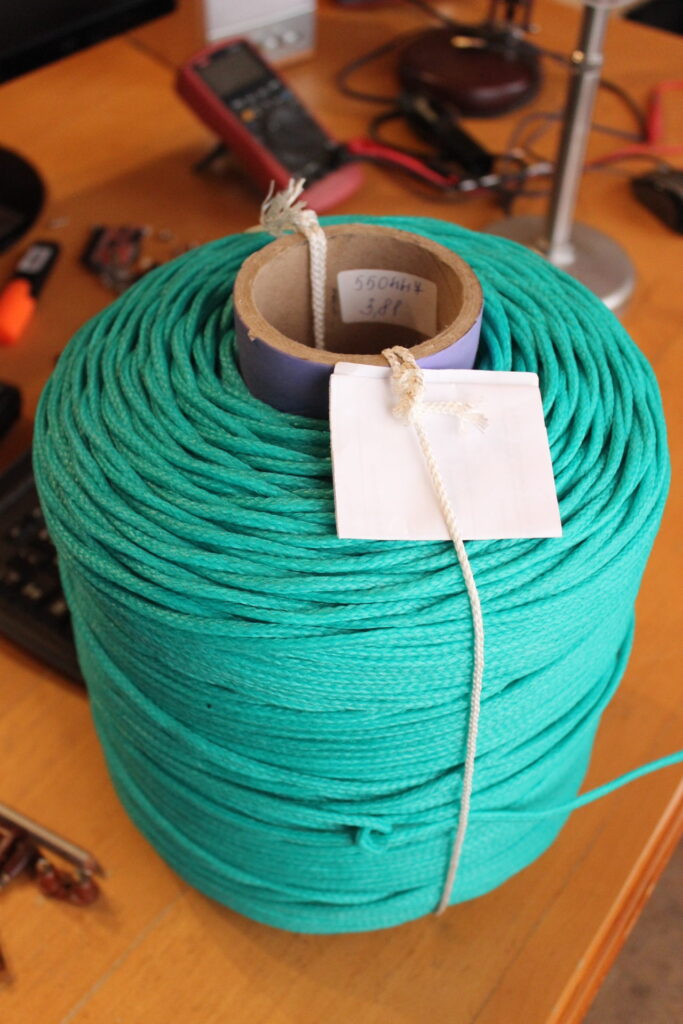

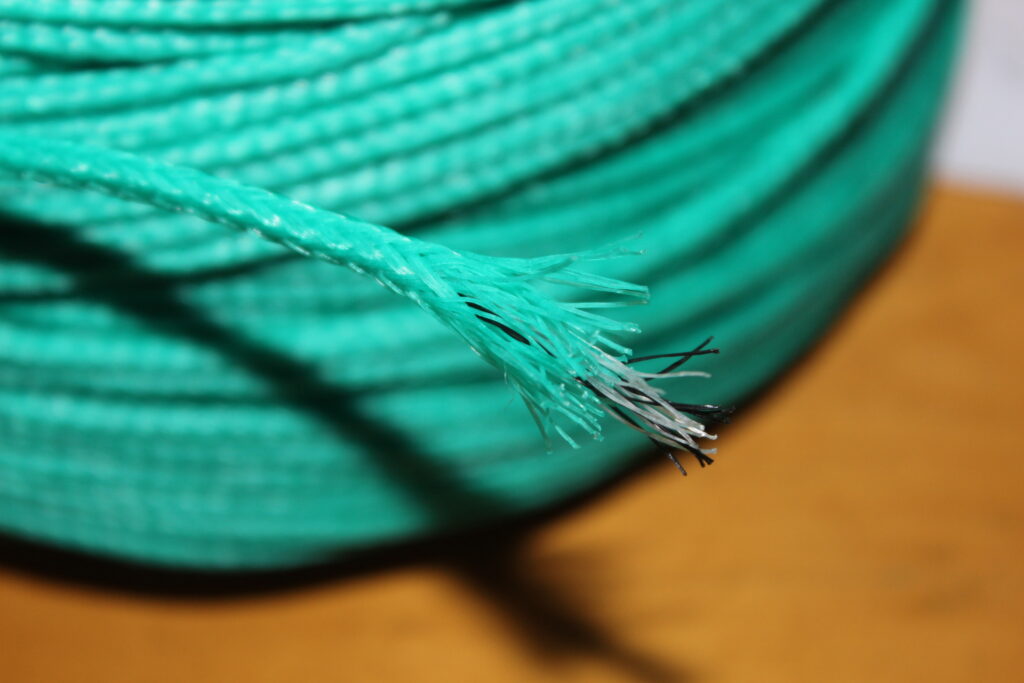

В качестве растяжек будет применяться шнур полиэтиленовый ШПЭМН 16-прядный с сердечником диаметром 5 мм имеющим разрывную нагрузку 240 кгс . На сколько данный шнур стоек к УФ-излучению покажет время, производитель ничего мне не ответил по этому поводу. Шнур применяется для промышленных орудий рыболовства.

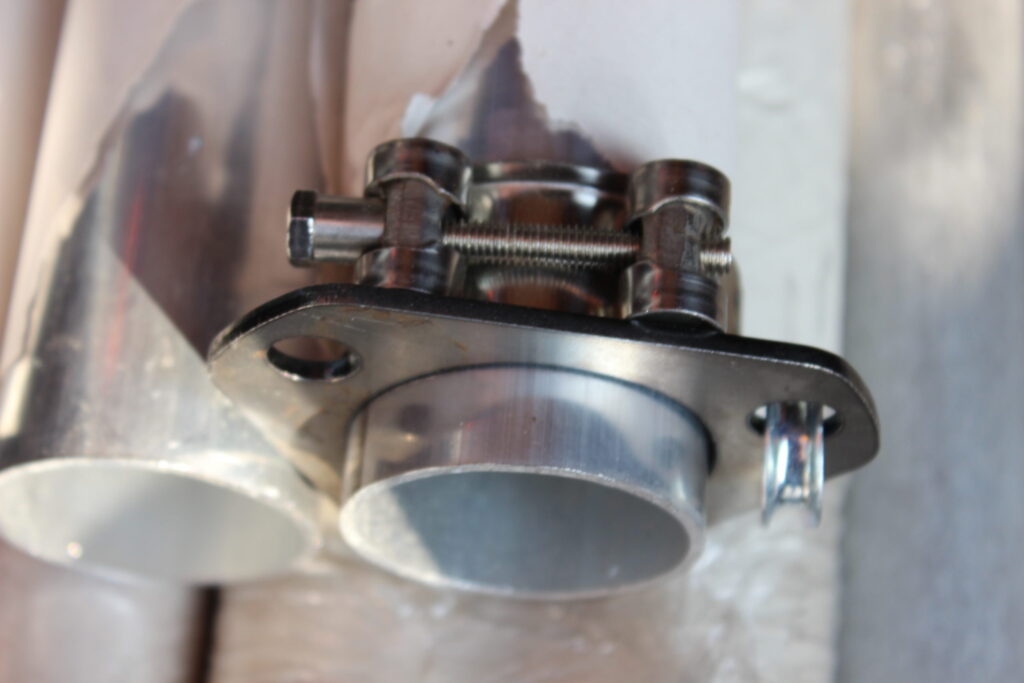

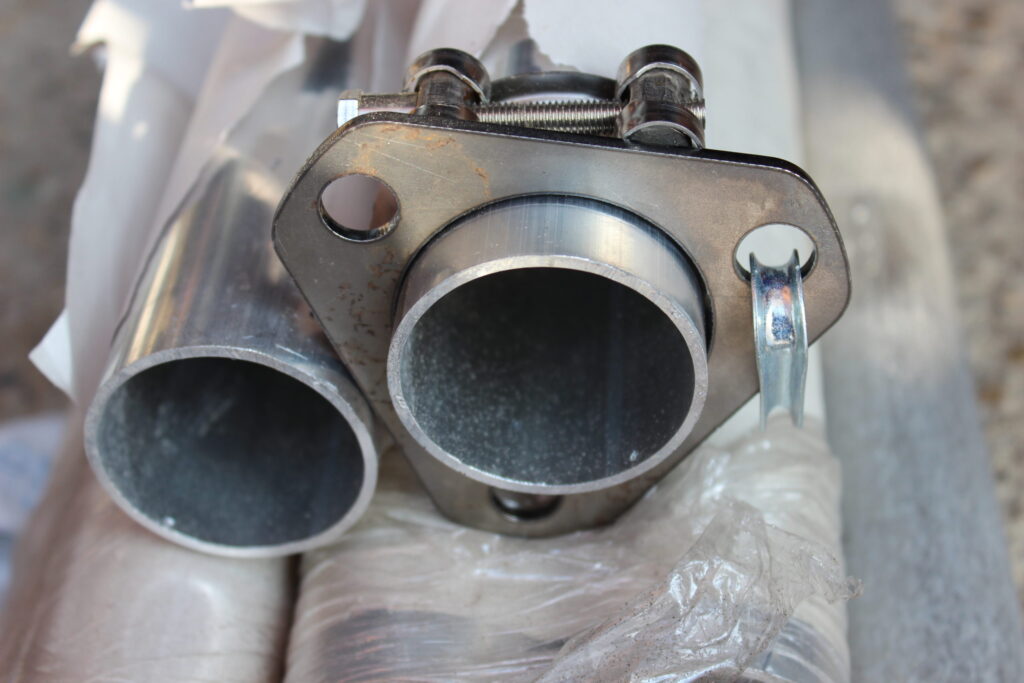

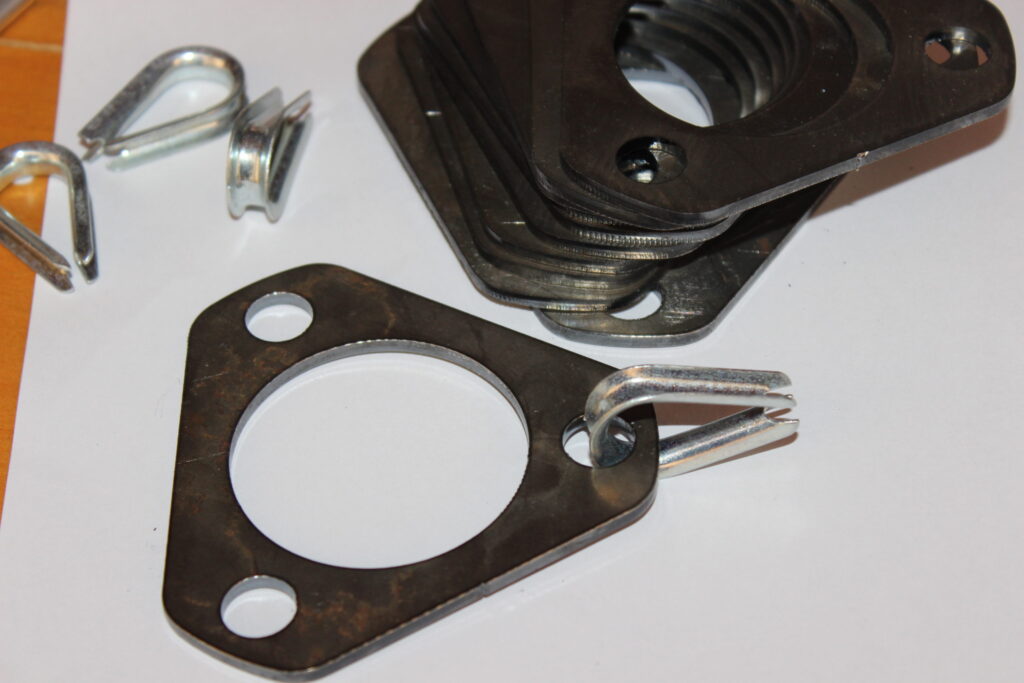

Стыковка секций 50 мм трубы будет выполняться через вставки из трубы диаметром 45 мм толщиной 2 мм такого же материала. На 50 мм трубе будут выполнены пропилы для плотного прижатия к трубе 45 мм . Стяжной элемент – нержавеющий хомут. Между двумя хомутами будет размещена пластина для крепления оттяжек. Чертеж пластины для выполнения ее на лазерную резку приложен ниже.

Чертеж для скачивания в формате DXF
