Полевой день — УКВ кубок РФ имени Ю.А.Гагарина 2023

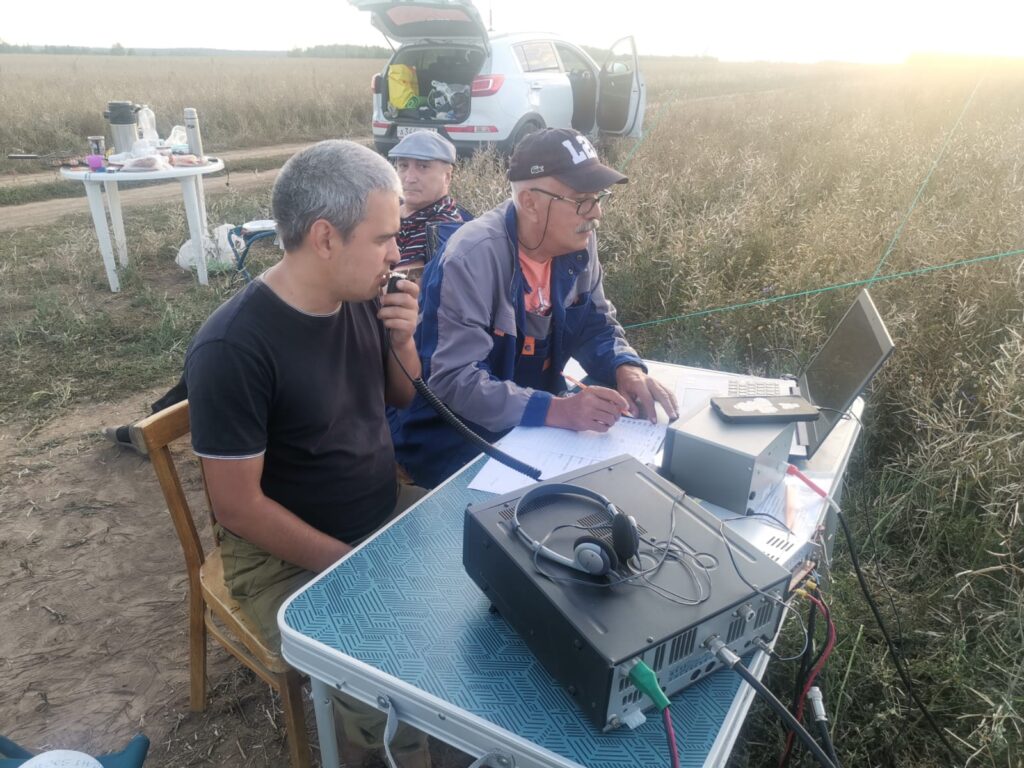

Отработали 2-3 сентября 2023 года в соревнованиях на УКВ кубок РФ имени Ю.А.Гагарина. Целью выезда было не только участие в соревнованиях, но и проверка двух антенн.

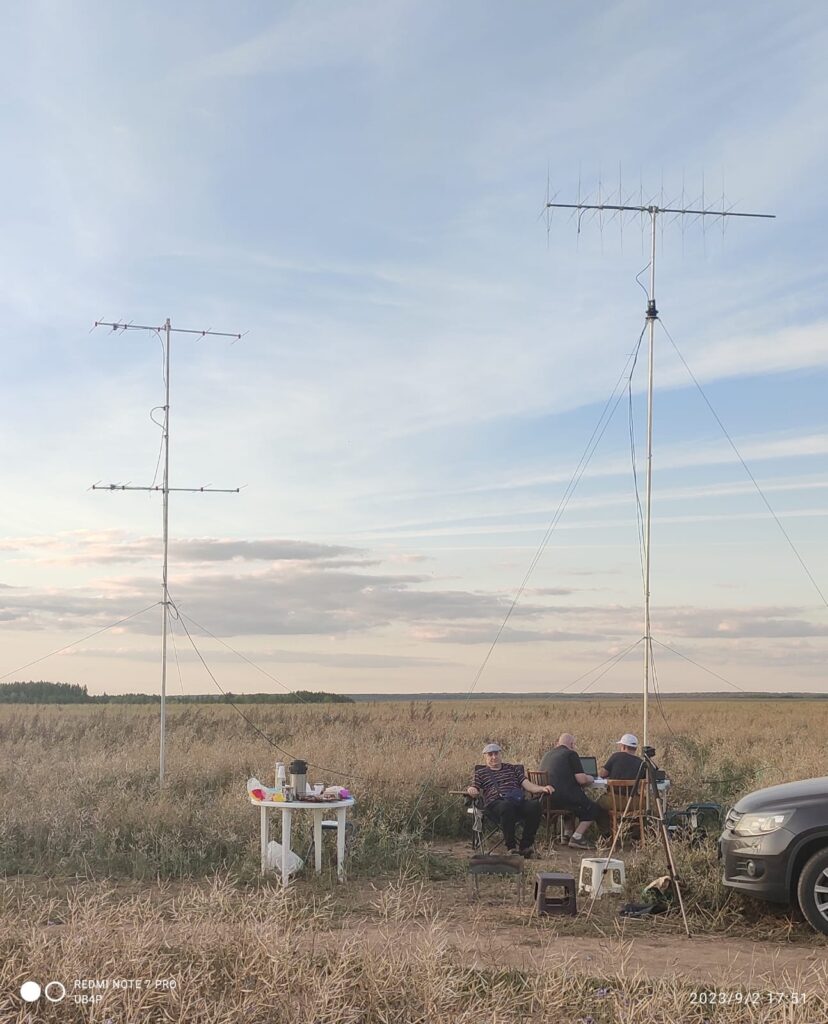

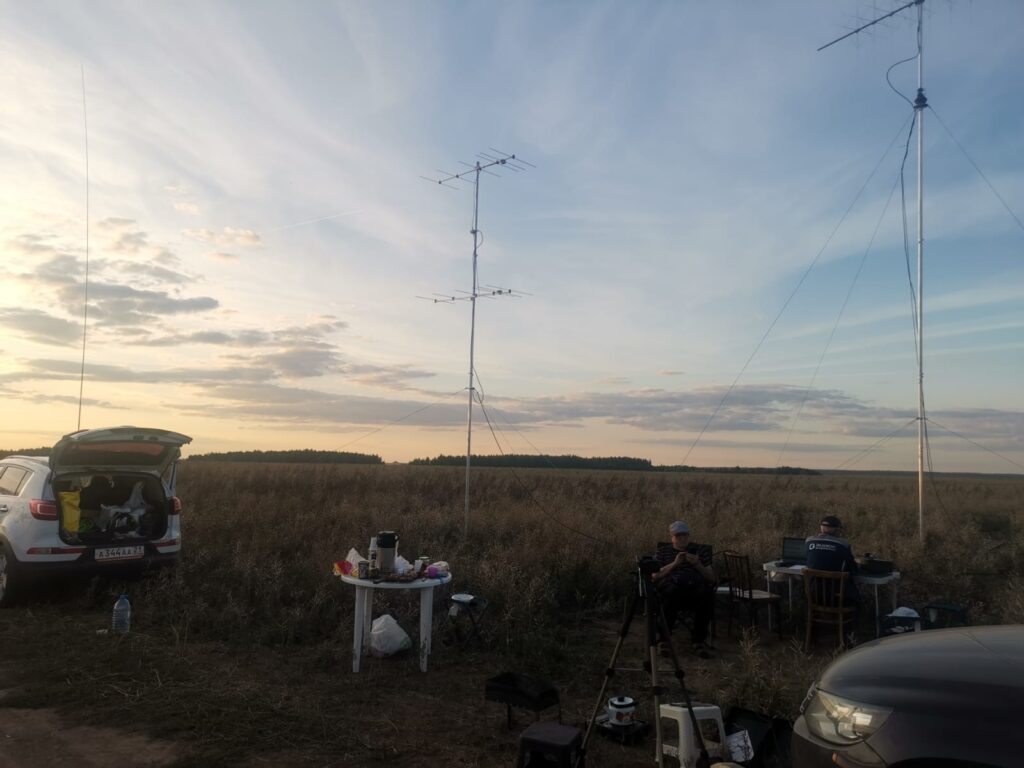

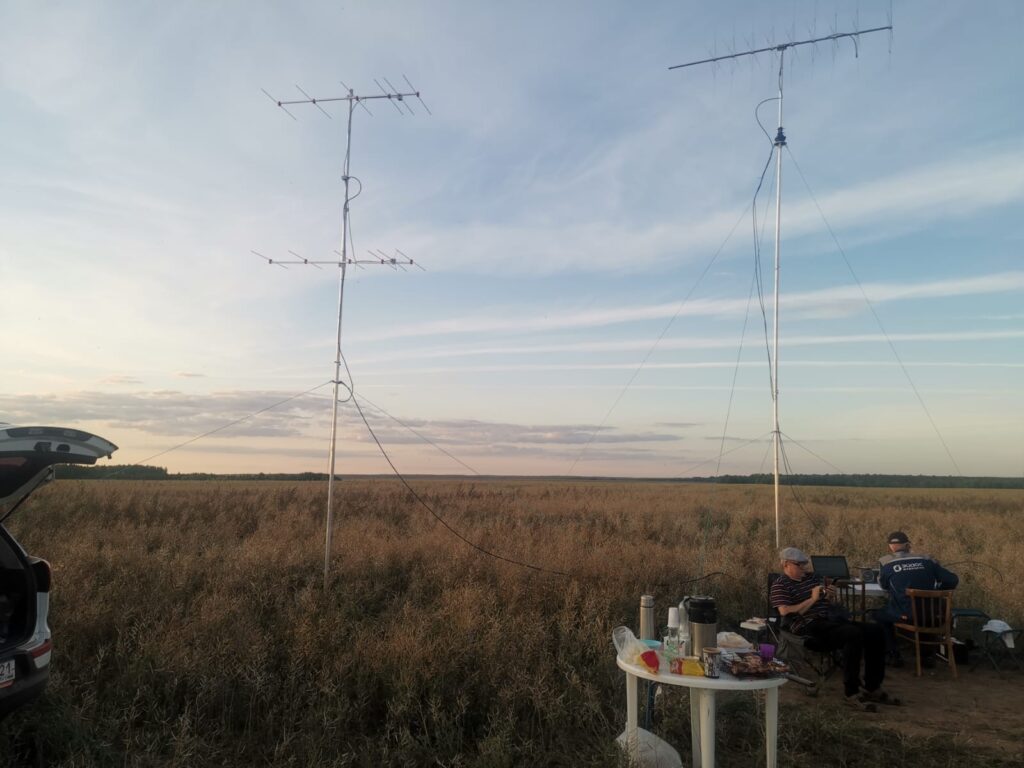

Первая антенна используемая в тесте

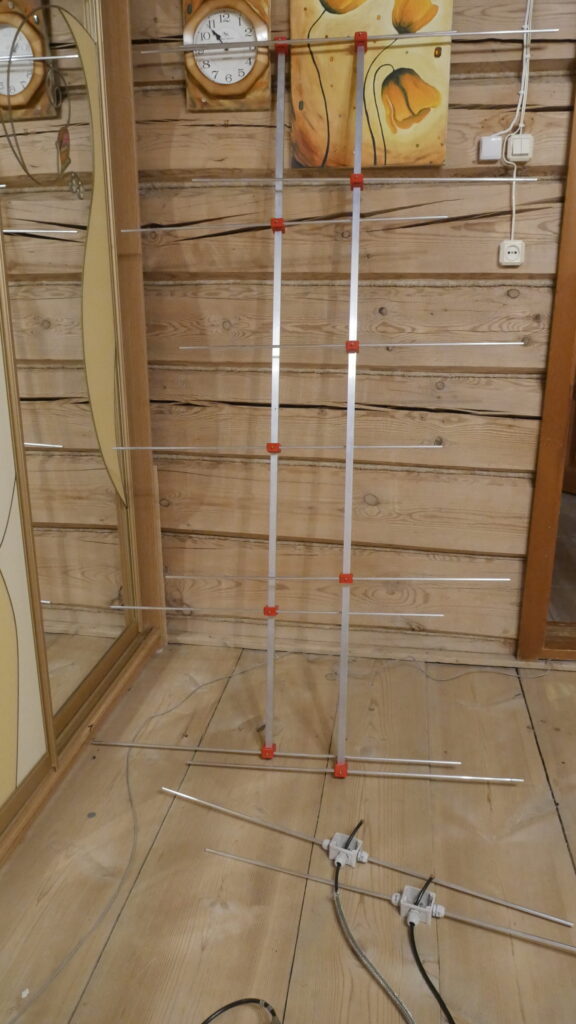

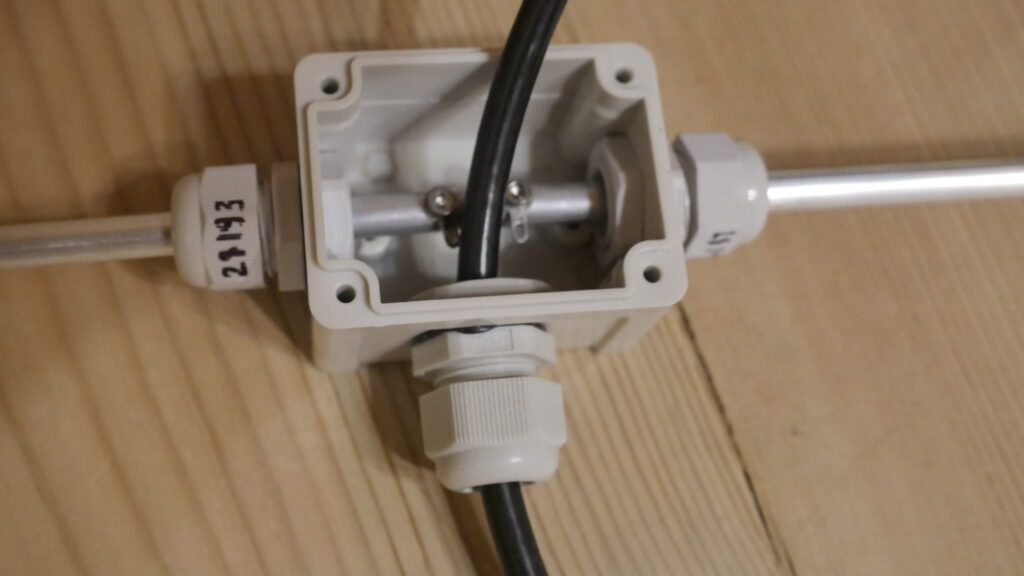

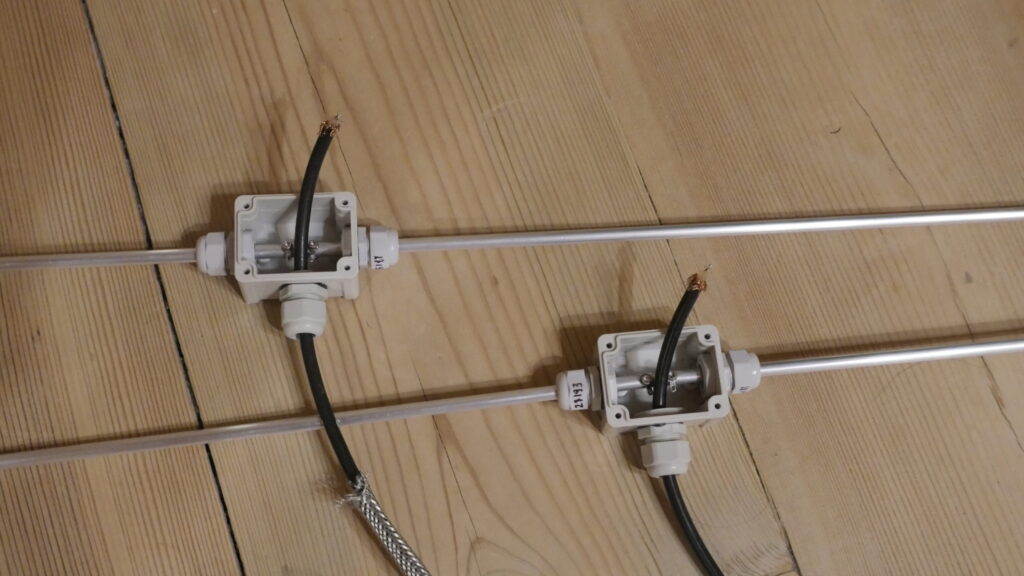

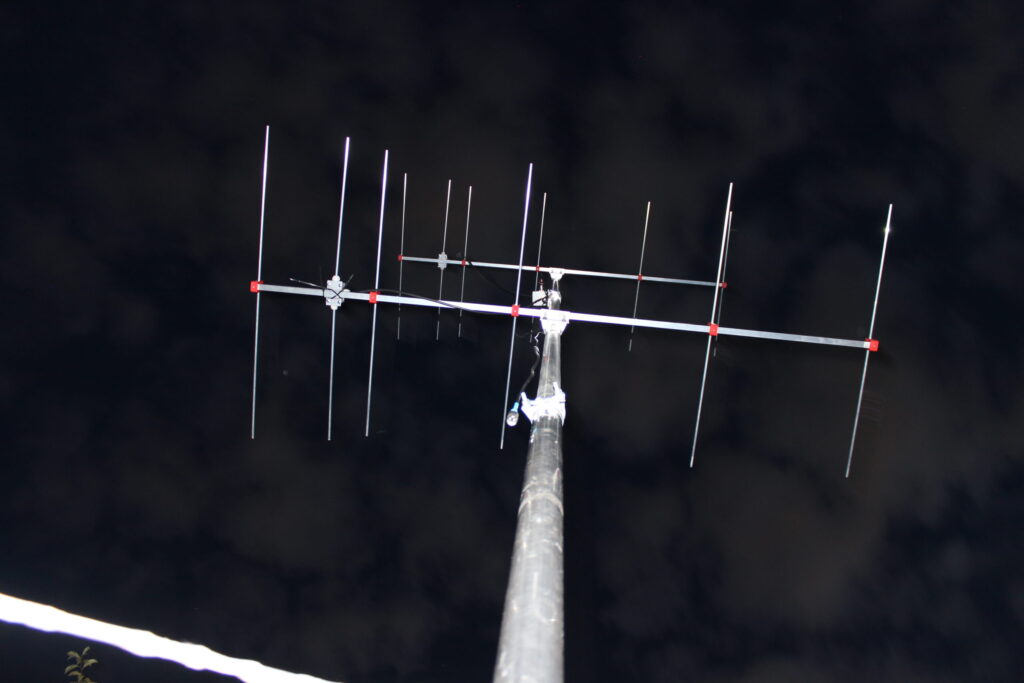

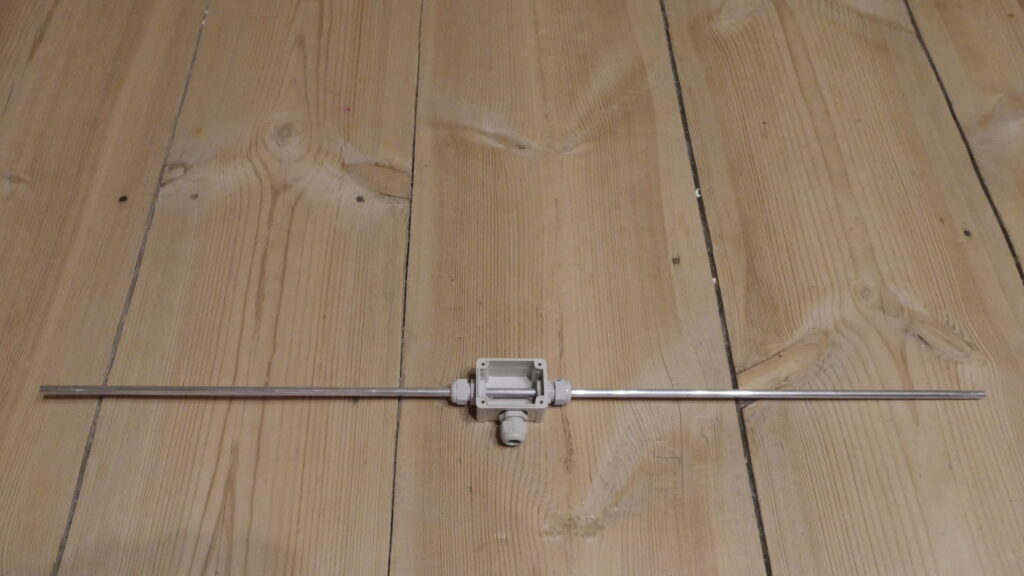

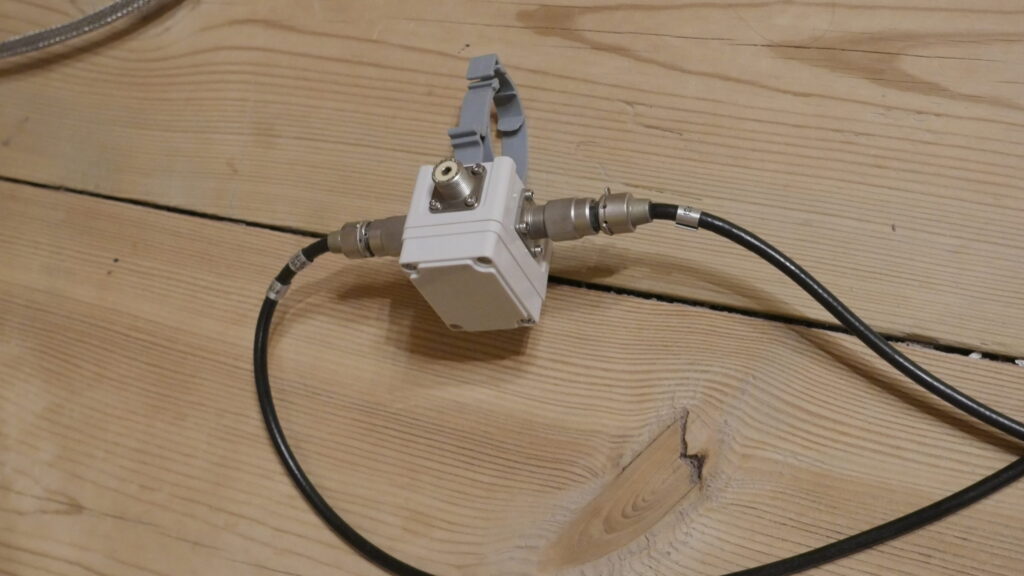

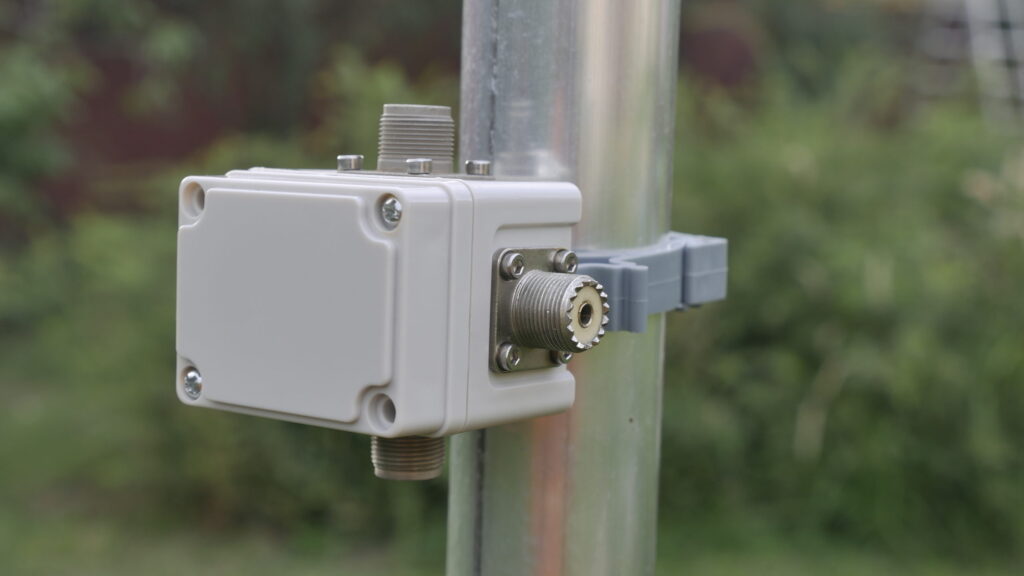

Первая антенна это стек из двух яги по шесть элементов каждая, выполненная по схеме опубликованной на сайте DK7ZB (6-Element-Yagi with the 50-Ohm-DK7ZB-Choke, Boom 2 m)

Геометрические размеры антенны следующие:

Антенна выполнена на алюминиевой траверсе квадратного сечения (20х20х1,5)

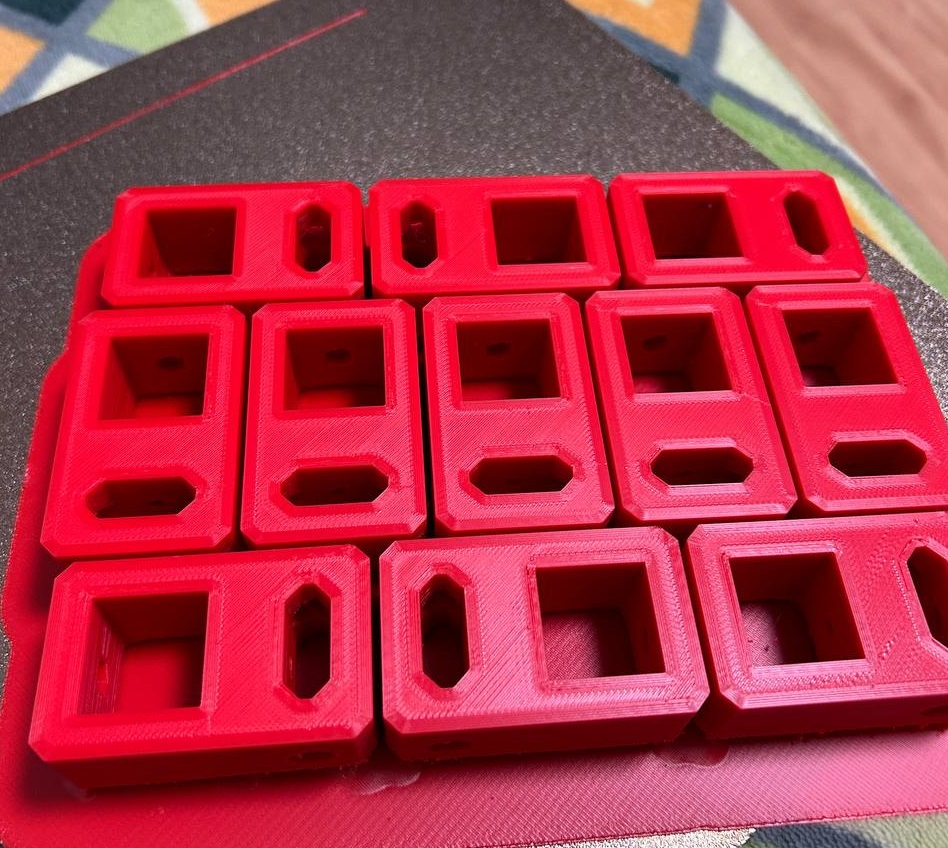

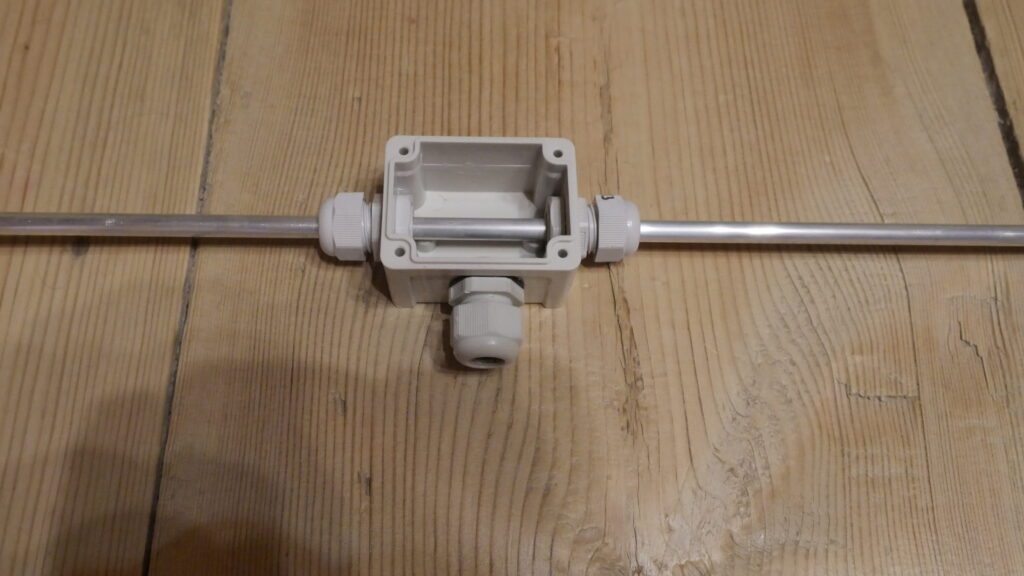

Держатели элементов распечатаны на 3D принтере

Файл держателей элементов для бума 20х20 и элементов диаметром 8 мм будет выложен ниже.

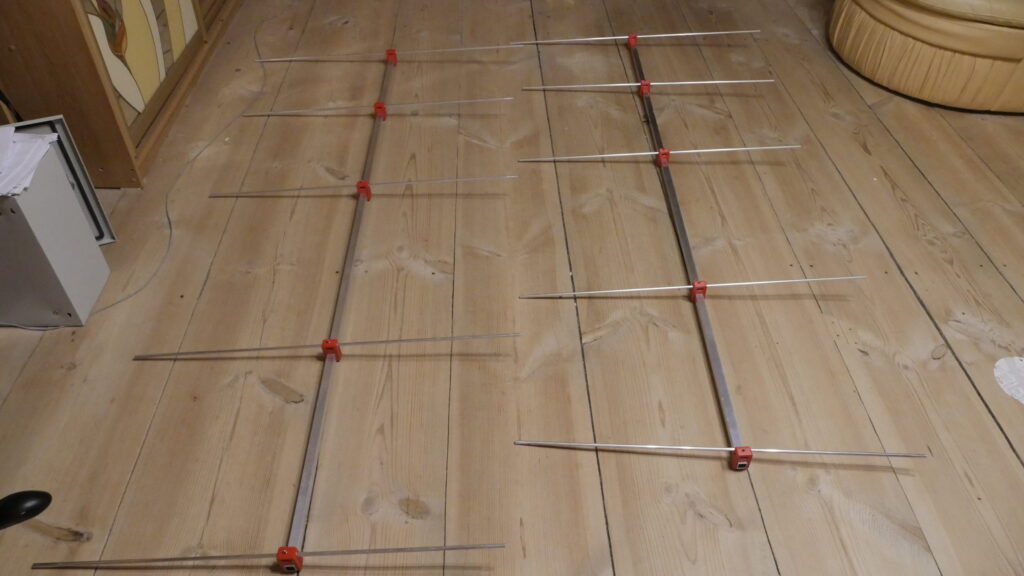

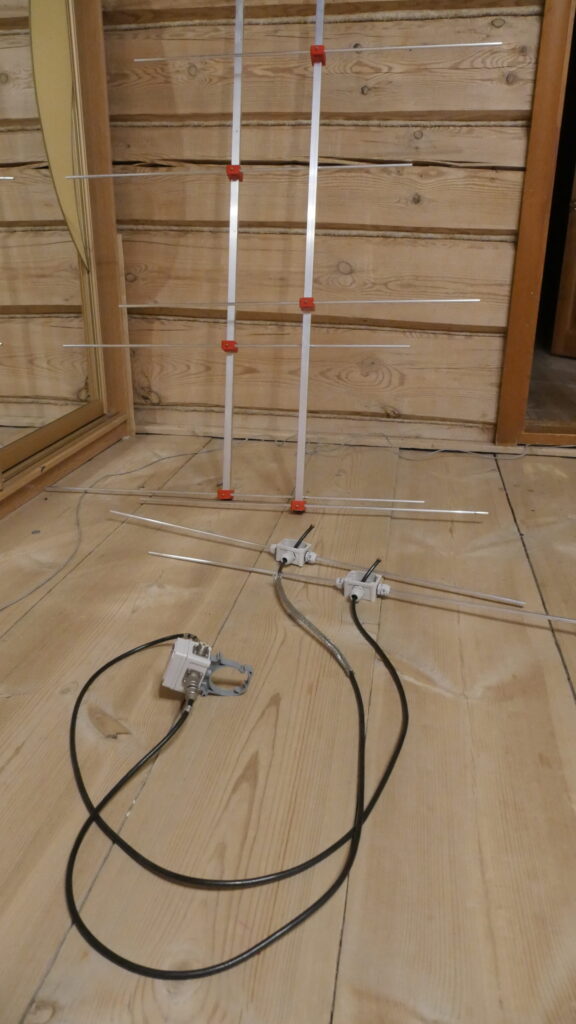

Конструкция антенны получилась легкой и компактной , помещается внутрь автомобиля, при сложенных задних сидений.

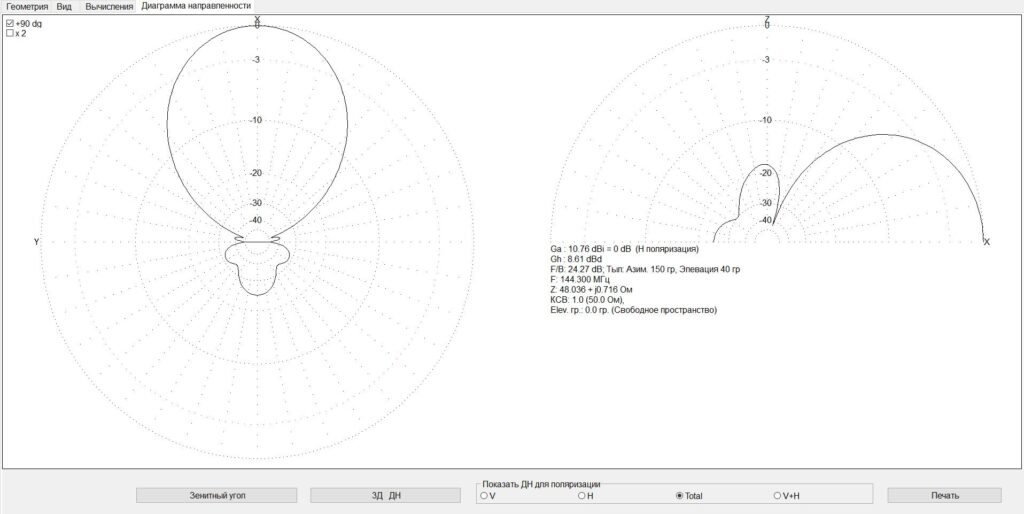

Размеры антенны были отработаны в программе MMANA (файл выложен ниже) и получены следующие результаты:

Яги 6 элементов на 144,3Мгц

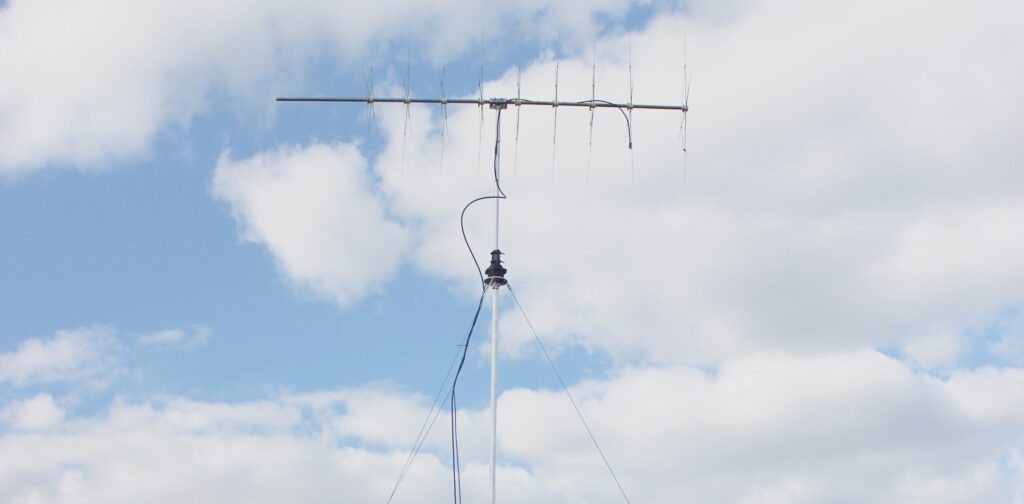

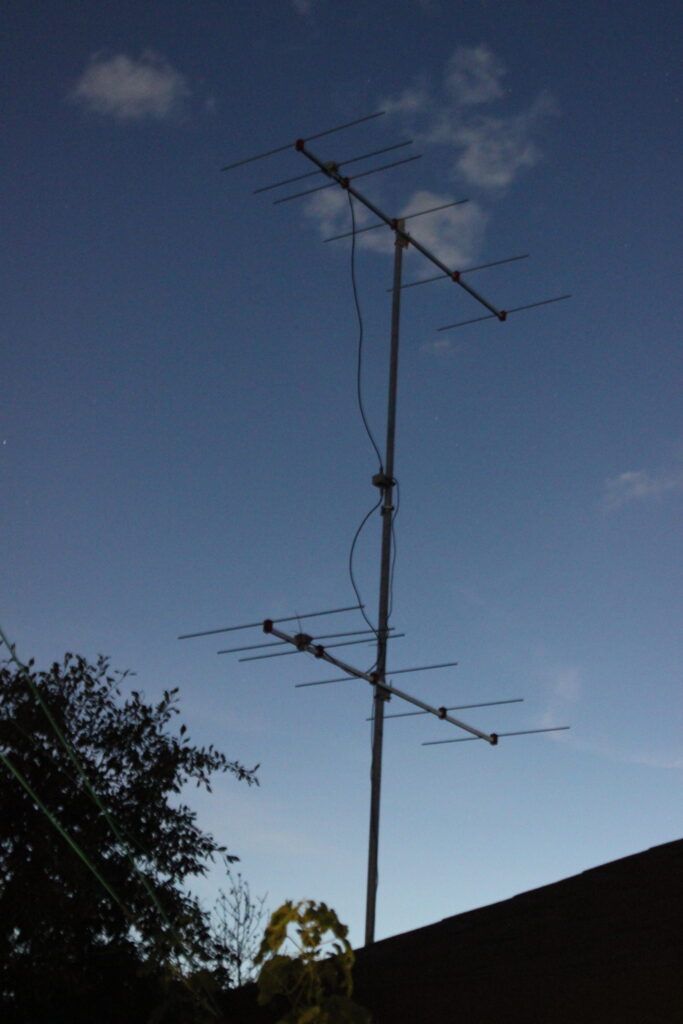

Вторая антенна используемая в тесте

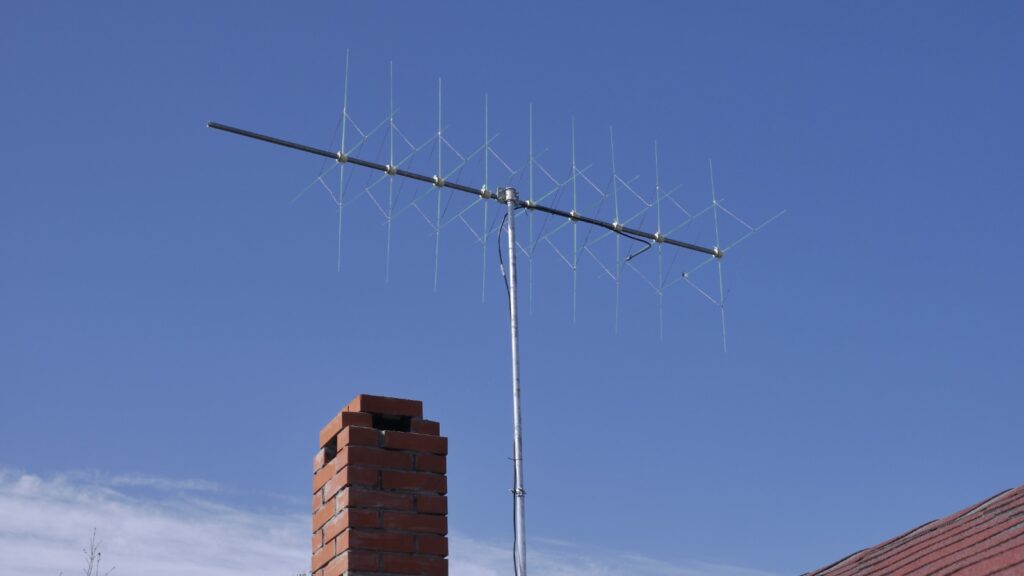

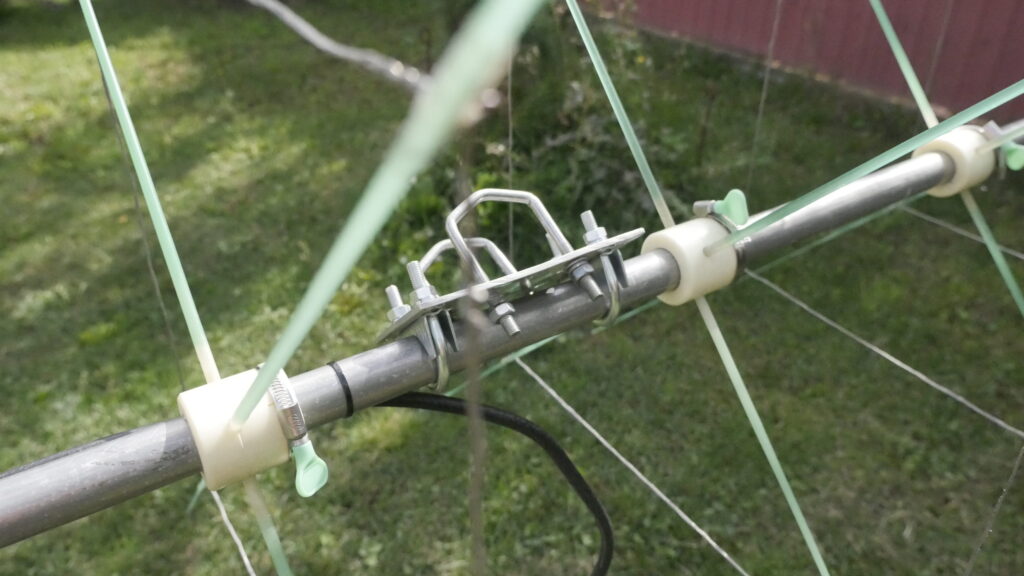

Вторая антенна это 9 квадратов, размещенных на дюралевой траверсе диаметром 30 мм длиной 3 метра. Квадраты конструктивно выполнены из монтажного провода (оплетки) геометрические размеры которых поддерживаются стеклопластиковыми хлыстами от удочек. Сами хлысты крепятся к буму через капролоновую втулку. Размеры квадратов представлены в таблице:

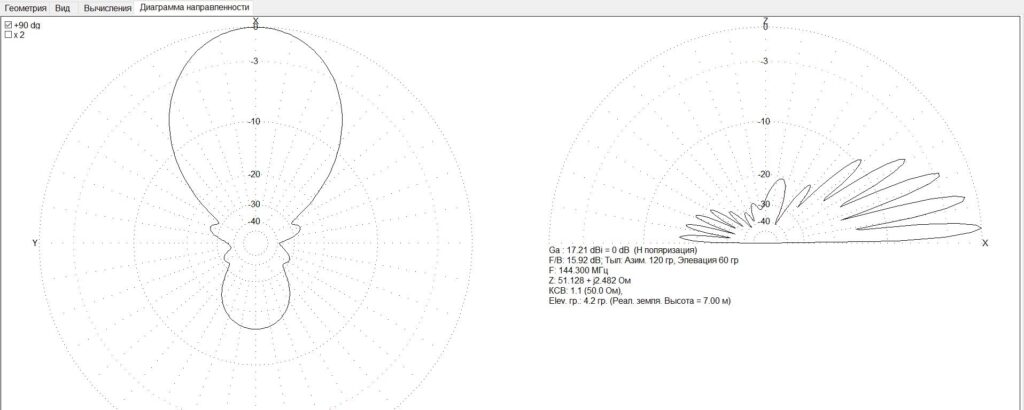

Размеры этой антенны также были отработаны в программе MMANA (файл выложен ниже) и получены следующие результаты:

Размеры элементов антенны 9 квадратов на 144Мгц

Геопозиция мероприятия

Файлы для скачивания

Файлы для скачивания к записи УКВ кубок РФ имени Ю.А.Гагарина 2023
