Как я делал антенну спайдер на диапазон 20/15/10 метров

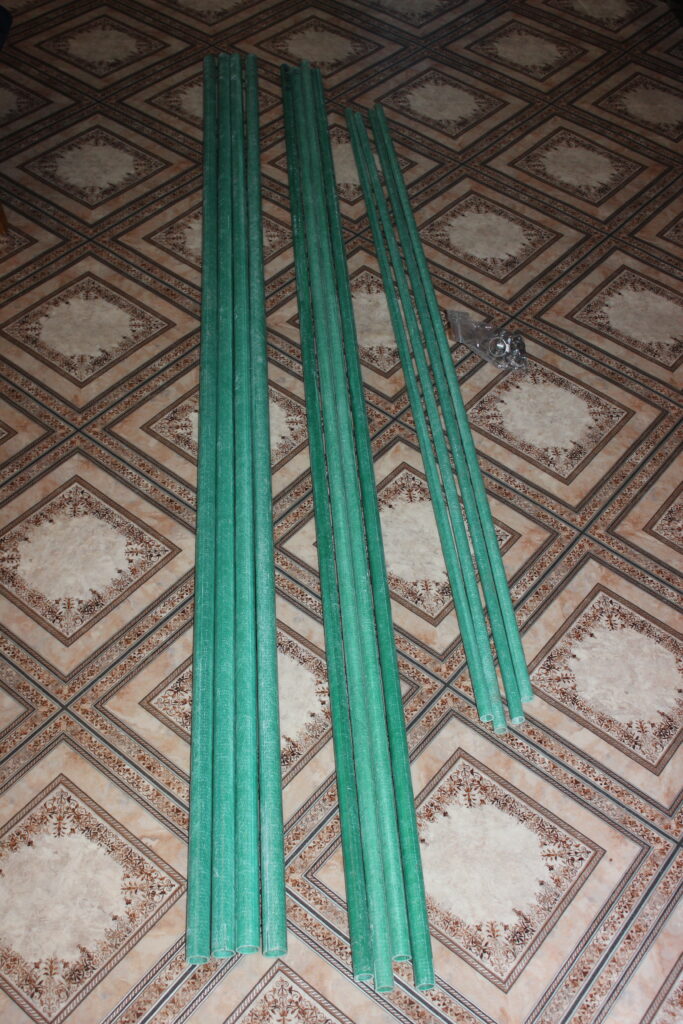

И так для начала были приобретены следующие стеклопластиковые трубы , вообще конечно изначально было задумано использовать стеклопластиковые трубы своего производства, но к сожалению мой станок пока еще не готов. Вернее станок готов, но не сделано еще дополнительное оборудовании в линии производства, а именно — печь для полимеризации и съемник. Вообще если кому интересно про станок можете почитать тут https://sam-sobral.ru/threads/stanok-dlja-namotki-rovingom-trub-filament-winding-machine-selfmade.140/ . А короткое видео выложу ниже.

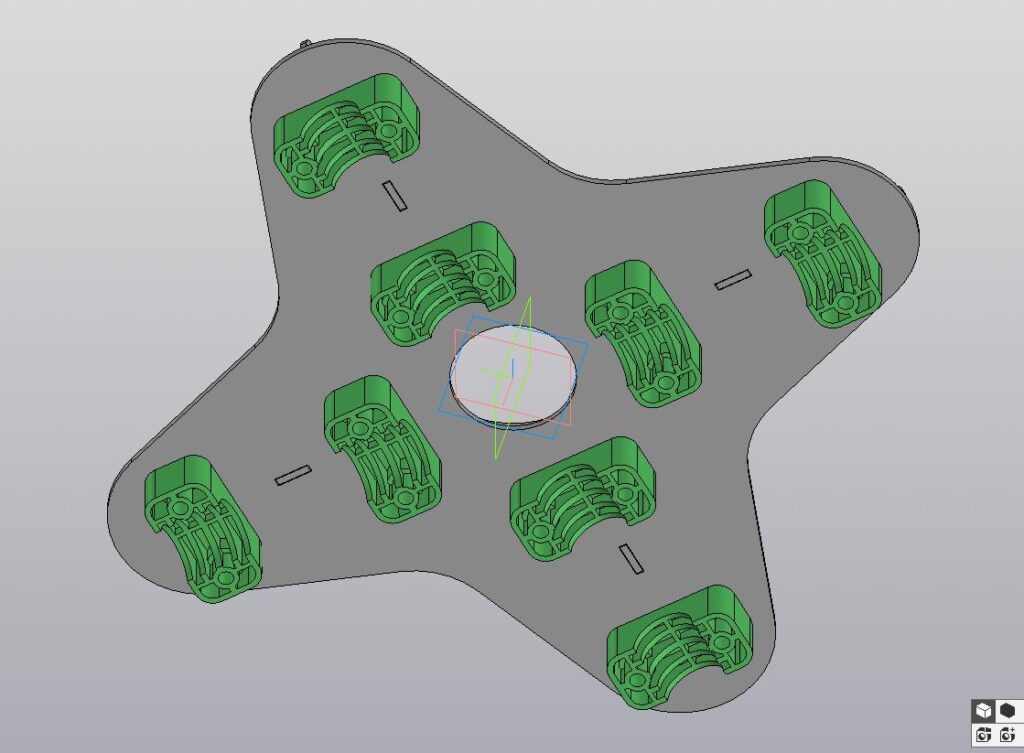

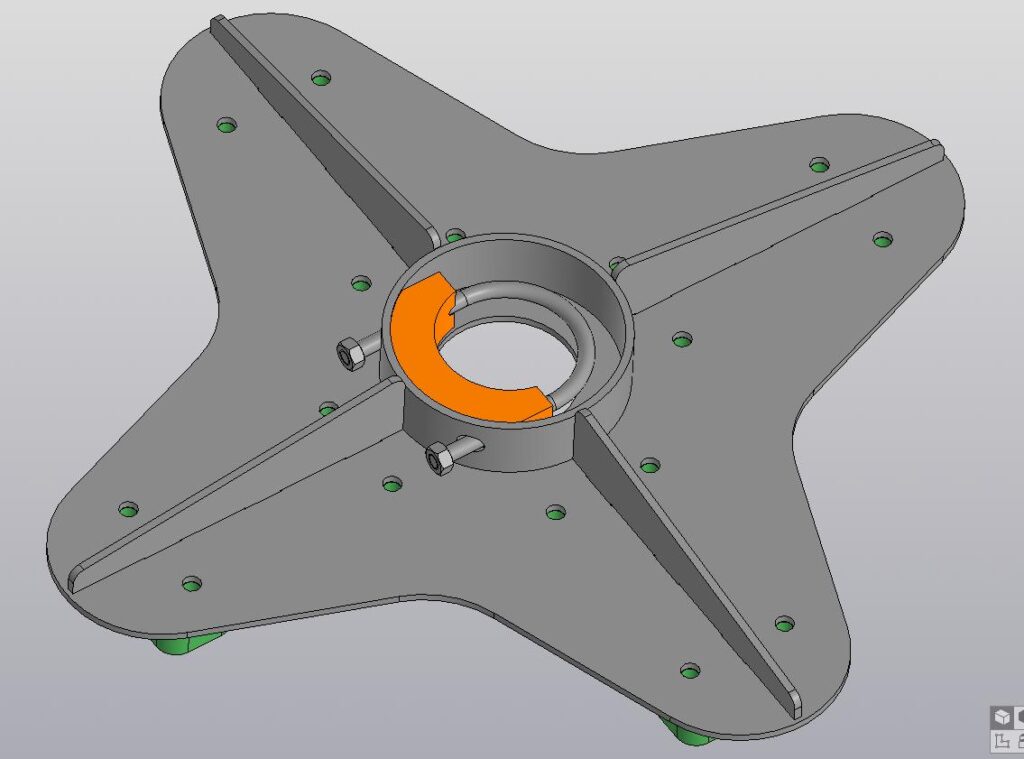

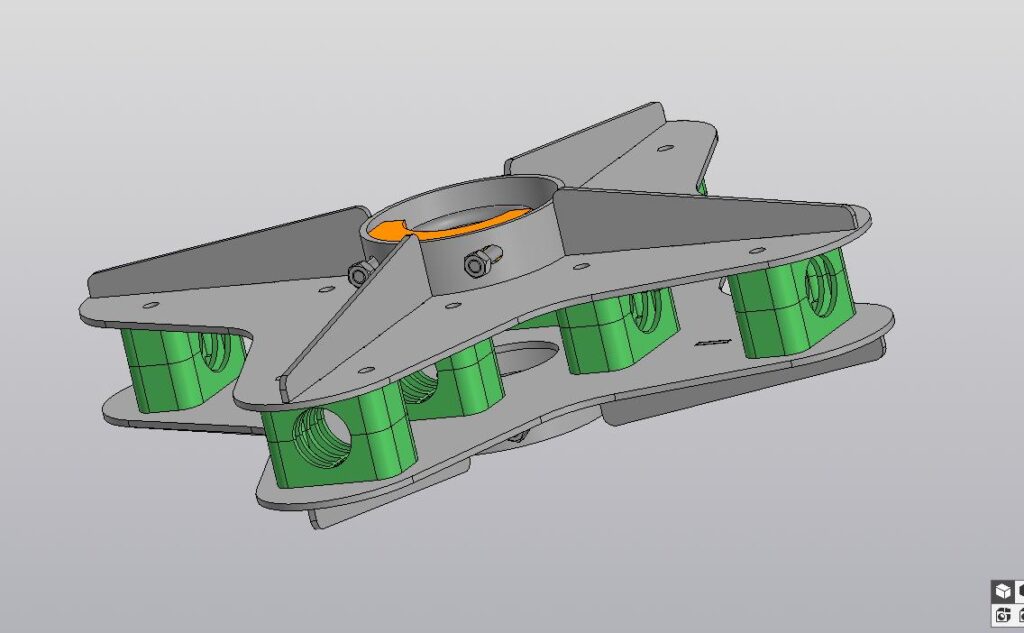

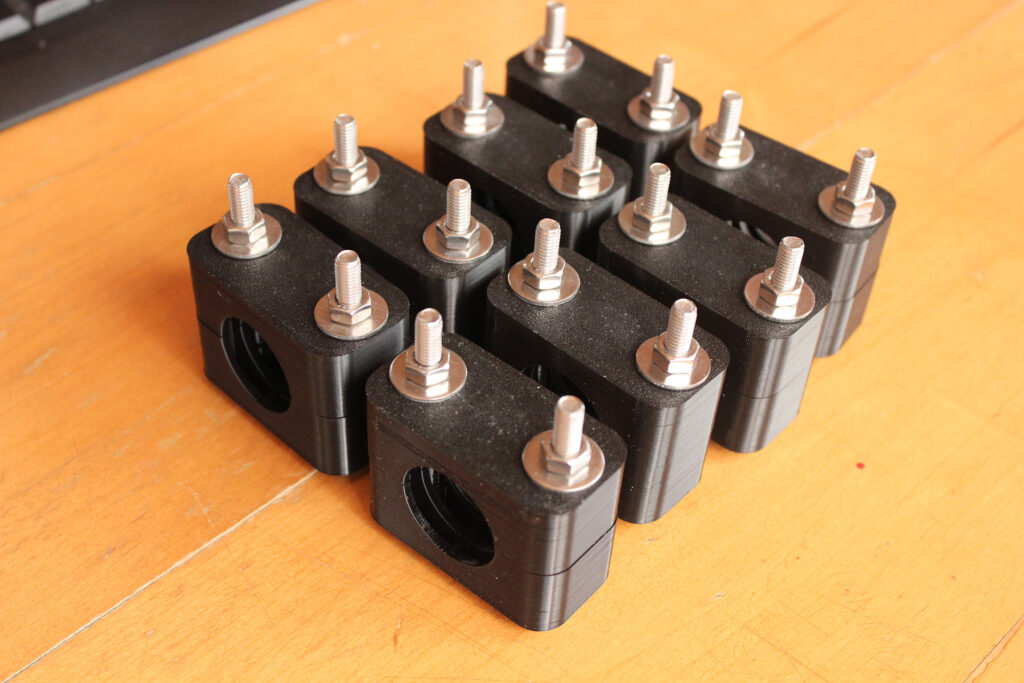

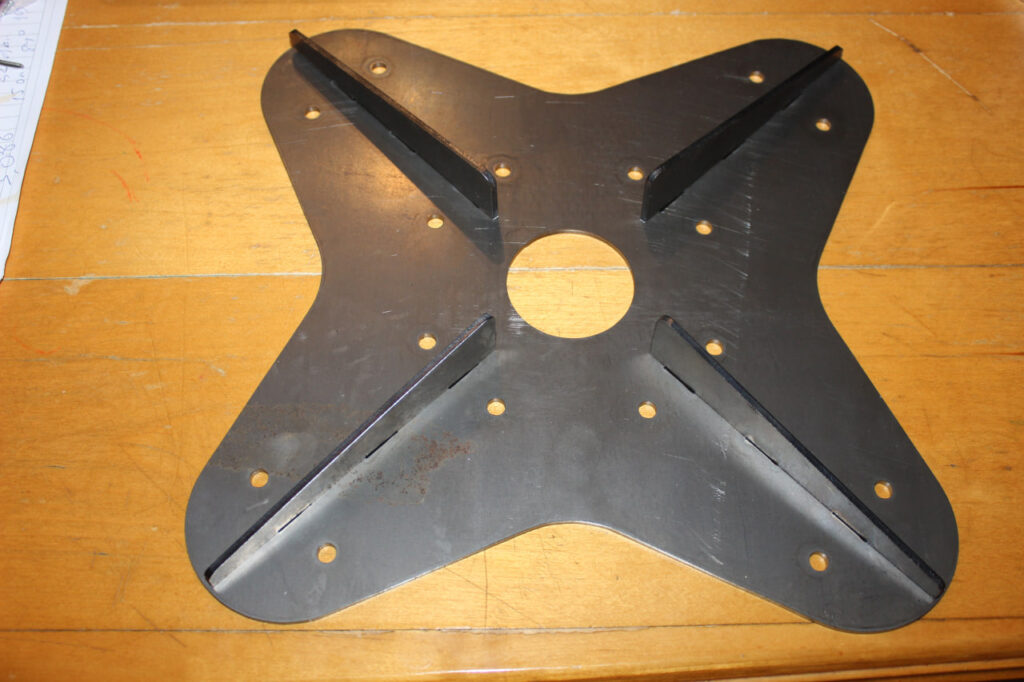

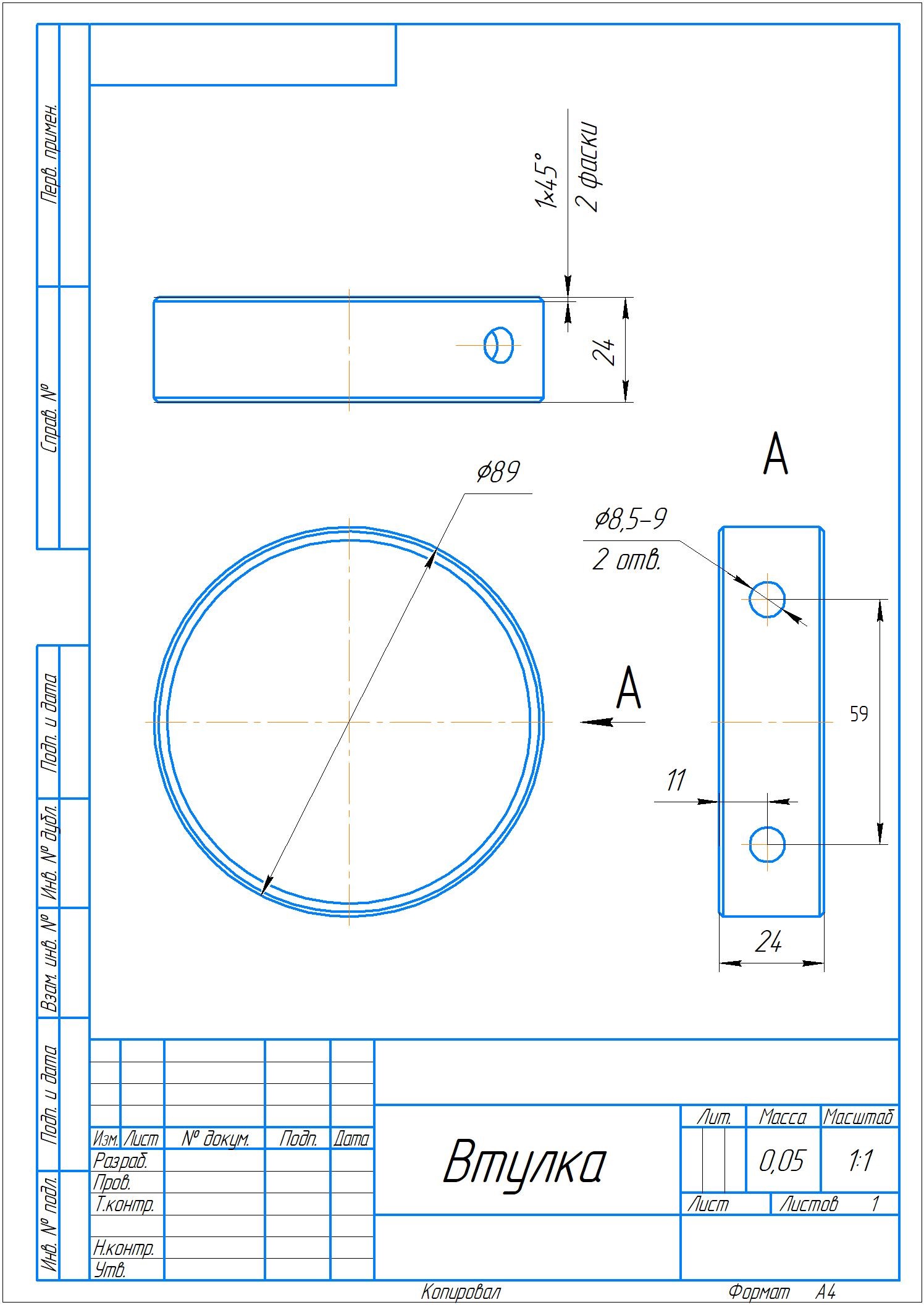

Конструкцию крестовины я применил следующую. Выполнена из пластины самой крестовины, ребер жесткости и кольца с хомутом для крепления к трубе. Сами крепежи для крепления стеклопластиковой трубы напечатал на 3D принтере из ABS пластика. Вышло вроде неплохо. Если выполнить из стали толщиной 3 мм то вес получается приблизительно 4 кг, а если выполнить из алюминия то вес 2 кг.

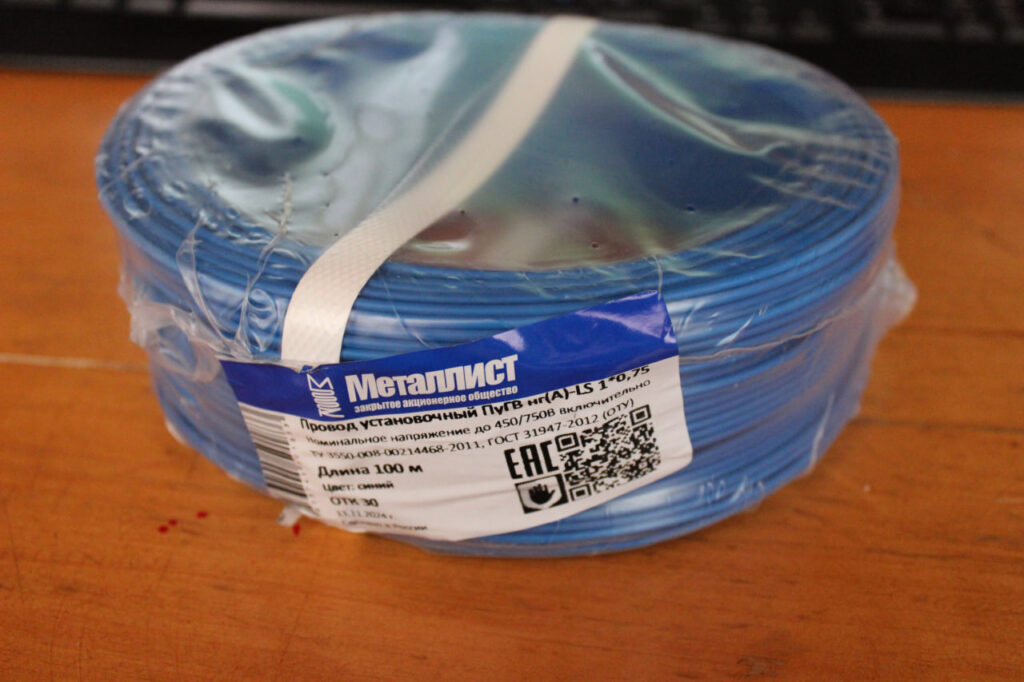

В качестве провода буду использовать ПуГВ-1*0,75 мм2

Файлы для скачивания к записи "Как я делал антенну спайдер на диапазон 20/15/10 метров"
